X5-S2型全景管道機器人
產品概述
*現場判讀，高效檢測
*坡度曲線，沉積縱斷面圖
*支持全景檢測
*64G固態硬盤
*分析軟件支持國標CJJ181-2012\上海標準\廣州標準\北排企標 四大標準
*CE FCC認證
*國家光電子質量檢測中心權威報告

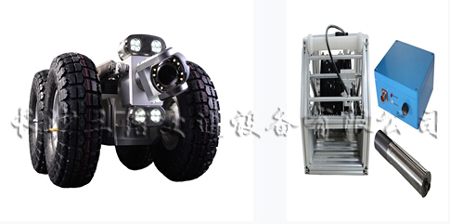

X5-S2管道CCTV檢測機器人由爬行器、鏡頭、電纜盤和主控制器四部分組成。其中，爬行器可根據功能需求搭載不同規格型號的鏡頭（如：旋轉鏡頭、直視鏡頭、魚眼鏡頭），并通過電纜盤與主控制器連接后，受控于主控制器的操作命令，如：爬行器的前進、后退、轉向、停止、速度調節；鏡頭座的抬升、下降、燈光調節；鏡頭的水平或垂直旋轉、調焦、變倍等、前后視切換等。在檢測過程中，主控制器可實時顯示、錄制鏡頭傳回的畫面以及爬行器的狀態信息（如：氣壓、傾角、行走距離、日期時間），并可通過鍵盤錄入備注信息。通過內置的無線傳輸模塊（可選），可將畫面實時傳送到200m范圍內的其它監視器上顯示，從而實現遠程監視。
使用X5-S2管道CCTV檢測機器人對排水管道或管網進行快速視頻勘查驗收、普查評估，并可結合“PipeSight管道視頻判讀報告軟件”對檢測視頻進行判讀分析、生成專業的檢測報告和直觀的電子地圖；結合“PipelineTracer管道檢測示蹤定位軟件”可實時測量繪制管底坡度曲線和管線路徑曲線；使用魚眼鏡頭并結合“PipePano管道全景檢測視頻分析軟件”可生成管道內壁的全景圖像，以便進行更加精細、可量化（測量管徑、裂縫寬度等）的分析和判讀。
技術參數：
全景鏡頭：
-
防護等級：IP68，水深≥10米；
-
工作溫度：≥-10℃，≤50℃；
-
照明光源：140Lm（20顆7Lm白色LED燈），紅外感光技術，自動調節亮度；
-
成像芯片：彩色 1/4" CCD；
-
視角：195度；
-
分辨率：≥44 萬像素；
-
靈敏度：0.1LUX；

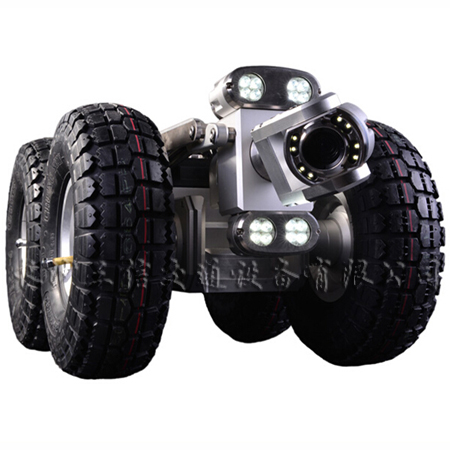

爬行器X5-S2：
· 防護：IP68，可用于10米水深，氣密保護，內置防水氣壓傳感器，有壓力指示燈；
· 工作溫度：-10℃~50℃；
· 適用管徑：225mm~2000mm；
· 離合：電動離合；
· 驅動：雙90W直流電機，6輪驅動，拖力200磅，最大行走速度可達35m/min；
· 爬坡：根據管道狀況不同，最大爬坡能力45°左右。電纜線長度 120m 時，爬行器的最大爬坡能力≤55°；
· 重心：合理的重心設計，能有效防止翻車，鏡頭升降臺降至最低時，爬行器的最大抗傾斜能力≤60°；
· 轉向：500mm以上管道內可通過90°的轉彎，800mm以上管道內可實現掉頭操作；
· 后視鏡頭：集成后視鏡頭及照明燈光，用于爬行器回收期間觀察倒車及線纜回收情況；
主控器：
· 控制單元：可控制爬行器的前進、后退、轉向、停止、速度調節；鏡頭座的抬升、下降、燈光調節；鏡頭的水平或垂直旋轉或居中還原、調焦、變倍、前后視切換等；
· 顯示單元：8.4" 工業級高亮液晶顯示屏，分辨率800 * 600，下沉式遮光設計，具備防眩目功能，強光下可視；
· 鍵盤錄入：可通過鍵盤錄入文字信息，并疊加在視頻畫面中顯示；
· 信息顯示：可實時顯示出日期時間、爬行器傾角（管道坡度）、氣壓、爬行距離（放線米數）、激光測量結果、方位角度（選配）等信息，并可通過功能鍵設置這些信息的顯示狀態；鏡頭視角時鐘顯示（管道缺陷方位定位）；
· 防護等級：IP54。
電動電纜盤：
· 計數：高精度(±0.1m)編碼器，用于計量電纜線的放線長度；
· 放線：電動電纜盤，電機驅動自動收放線；
· 裝配電磁離合器；
· 防護：IP63，防塵、防水濺；
