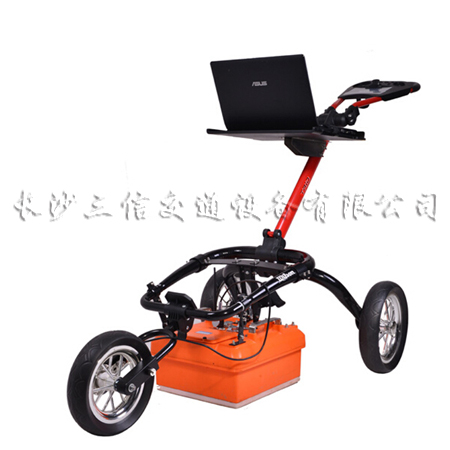

X2探地雷達

X2探地雷達

產品概述

X2地下管線探測雷主要用于地下管線探測，通過配置其它天線，可廣泛應用于不同深度交通建設及地下目標探測領域。

雷達主機性能指標：

• X2-Radar型雷達為主機和屏蔽天線一體化設計地下管線探測雷達系統；操作系統平臺支持 Windows 2000/NT/XP/Vista/Win7等；

• X2R-200，200MHz天線，實現中、深層管線探測（1--8米）；

• X2R-400，400MHz天線，實現中、淺層管線探測（0.3--5米）；

• 連續工作時間：提供鎳氫高性能電池供電，連續工作≥8小時；

• 主機重量：≤6 Kg；

• 整機功耗：6 W，內置12 V鎳氫高性能電池供電

• A/D：16位；

• 分辨率：< 2 ps ；

• 采樣頻率： 50k、100k、200k、285kHz（可選）；

• 時窗范圍：5ns～1us，連續可調；

• 軟件處理功能：減去參考值、濾波、放大、去背景處理、自動增益設置等；

• 增益設置功能：1～256，自動或用戶可選；且增益曲線可以從 1-32、33-64、65-96、97-128、129-160、161-192、193-224、225-256分八段進行自動或者手動增益調節；

• 測量方式：逐點測量、距離觸發測量（DMI）、連續時間測量可選；

• 顯示方式：偽彩圖、堆積波形或灰度圖；

• 雷達數據傳輸可同時支持無線網絡和有線網絡兩種方式；

• 工作溫度：-30℃～+70℃；

• 儲存溫度：-40℃～+80℃；

采集軟件GPRVIEW的功能

• 在Windows環境下工作，中/英文菜單(可選)，操作簡單易學；

• 可動態調試雷達波形參數：如時窗、信號位置、采樣點數等；

• 連續探測，數據實時顯示(偽彩色或灰度電平圖)，實時濾波，實時疊加去噪聲、自動增益調整；

• 數據實時存儲和事后回放或打印輸出；

• 層位追蹤和層厚自動計算、顯示；
