0引言
      透水混凝土是一種無砂大孔混凝土，一般采用特定粒徑 集料作為骨架，膠結材包裹于集料表面作為膠結層，形成骨架—孔隙的多孔結構，與普通混凝土相比，具有良好的透水、透氣性，在路面上使用具有良好的生態效應和經濟效益。我國有關透水混凝土的研究起步較晚，在制備技術、施工工藝等方面存在一定的問題，限制了其大規模的推廣應用。本文從透水混凝土的自身特點出發，對其攪拌方法、成型方法、養護制度等進行了較為詳細的研究，提出一整套可行的制備技術方案。
1原材料及性能測試方法
1.1 原材料
      水泥：重慶騰輝地維水泥公司生產的42.5級普通硅酸鹽水泥；集料：重慶歌樂山地區天然石灰?guī)r碎石，粒徑為2.36～4.75mm、4.75～9.5mm。
1.2透水系數測試方法
      （1）在直徑11cm圓柱形筒內成型20cm厚的試件，標準條件養護；（2）取出試件，在進行測試之前，用橡皮泥密封試件與透水儀之間的接縫；（3）向透水儀中加水至一定高度后停止加水，從水高距試件上表面160mm起計時，直至0mm為止，記錄所需時間。

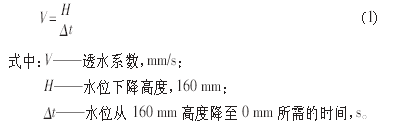

透水系數的計算見式（1）[1] ：

2透水混凝土制備工藝研究
2.1 攪拌方法研究
      由于透水混凝土特殊的多孔結構特點，與普通混凝土相新型建筑材料 2008．9 比，在攪拌方法上必定存在一定的差異，所以選取2種方法進行對比試驗研究。一種是參照普通混凝土的成型方法，稱為常規方法或一次投料法，即集料、水泥、水、外加劑等一起加入攪拌機內，共同攪拌4min；另一種是根據透水混凝土特點設計的攪拌方法，稱為集料表面包裹法，即先將100%的集料和70%的拌和水預先攪拌1min，然后加入50%的水泥（若使用外加劑，此時全部加入），繼續攪拌1min，最后將剩余的50%水泥和30%的拌和水加入攪拌機，攪拌2min，整個攪拌過程共4min。試驗中m（水泥）∶m（集料）=1∶4，水灰比為0.28，試驗結果見表1。

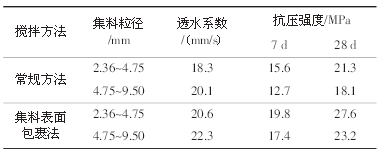

              表1攪拌工藝對多孔透水混凝土性能的影響
      從表1可以看出，集料表面包裹法制備的透水混凝土無論是強度還是透水系數都優于常規攪拌方法。試驗中還發現，由于常規攪拌方法是一次投料，漿體包裹集料不完全，水泥漿 體的粘接作用沒有很好地體現，影響透水混凝土的強度。另外，部分水泥漿體結團成球狀，填充于集料之間的孔隙中，使得透水混凝土不能形成很好的連通孔隙結構，從而降低了其透水系數。
      集料表面裹漿法由于改變了加料順序，水泥漿在機械攪拌的作用下，均勻包裹于集料表面，這對保證透水混凝土的連通孔隙率和強度的提高具有重要作用。首先，攪拌時只加入集料和70%的拌和水，使得集料表面得到有效潤濕和清洗，集料表面雜質形成水泥漿的摻合料，避免在集料與水泥石之間形成強度較低的粘結過度帶；其次，由于透水混凝土集料粒徑單一且用量很大，集料與集料之間的摩擦阻力很大，造成其基本無流動性，攪拌較困難，而首先加入的50%水泥能與70%的拌和水形成流動性非常好的漿體，在集料之間起到潤滑作用，使集料避免因摩擦過大而擠碎，也有利于攪拌均勻；再次，加入剩余的拌和水和水泥，形成流動度適宜的漿體，在機械攪拌的作用下均勻包裹于集料表面。被水泥漿包裹的集料之間相互以點或面接觸、粘結，即集料表面的水泥漿使得全部集料被相互粘結。這一系列的措施使透水混凝土既具有良好的透水性，又提高了強度。

2.2成型方法研究
      透水混凝土是由包裹漿體的集料堆積而成，由于集料之間的摩擦阻力較大，基本沒有流動性，只靠拌合料的自重不能使其充分密實，所以結合透水混凝土的特點研究其成型方法 就顯得尤為重要。
2.2.1振動成型方法
      試驗中m（水泥）∶m（集料）=1∶4，水灰比為0.28，攪拌方法為集料表面裹漿法，拌合料分3層（每層5cm）裝入模具，每層用Φ16mm鐵棒插搗20次，然后在振動臺上振動不同時間，標準條件下養護至測試齡期，測試抗壓強度和透水系數。振動成型對透水混凝土性能的影響見圖1。

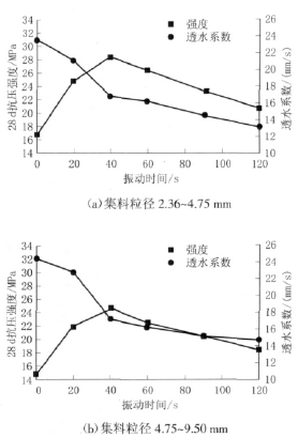

            圖1振動成型對透水混凝土性能的影響
      從圖1可以看出，隨著振動時間的延長，透水混凝土的透 水系數逐漸降低，抗壓強度先增加后降低，在振動40s左右時達到最大值。這是因?yàn)檎駝?dòng)成型是通過振動來減少顆粒間的摩擦阻力進而依靠重力達到密實作用[2]，隨著振動時間的延長，水泥漿體均勻地包裹在集料表面，集料在振動作用下逐漸密實，集料之間形成較好的機械嚙合作用，因而強度較未密實的透水混凝土強度要提高很多。但振動時間的繼續增長不會再增強密實作用，反而使包裹在集料表面的水泥漿在振動作用下滑落沉降到試件底部，造成試件上部漿體減少，底部卻形成致密的漿體層，影響集料表面水泥漿體分布的均勻性，并且降低透水混凝土結構上下層之間的連通性，導致透水混凝土整體強度和透水系數進一步降低。
2.2.2壓制成型方法
      試驗的配比和攪拌方式與前述相同，成型時在壓力機上施加不同的壓力，標準條件下養護。壓制成型對透水混凝土性圖2壓制成型對透水混凝土性能的影響見圖2

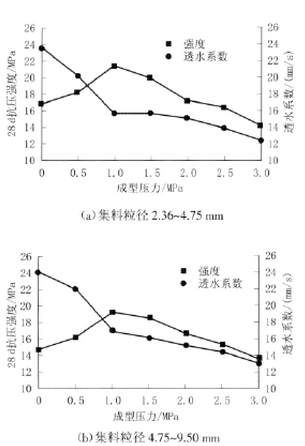

            圖2   壓制成型對透水混凝土性能的影響
      由圖2可見，隨著成型壓力的增大，透水混凝土逐漸密實，孔隙率降低，其透水系數逐漸減小。在一定的壓力范圍內，透水混凝土的強度隨成型壓力的增大而提高，當壓力增大到一定程度后，強度的變化比較平緩，這是因?yàn)榇藭r(shí)物料中的集料已緊密接觸，難以進一步壓實，再繼續增大成型壓力，就會導致集料的斷裂和破損，使透水混凝土強度降低。 這與透水混凝土壓制成型機理有密切關系，壓制成型是依靠強大的剪切力使物料顆粒相互錯動而達到密實的[3]，在密實過程中，顆粒間的摩擦阻力逐漸增加，當摩擦阻力與剪切力達到靜力平衡時，透水混凝土就不能再進一步密實。由于包裹集料的漿體層較薄，在壓制過程中透水混凝土集料顆粒間的摩擦阻力就變大或者說摩擦阻力增大的速度就加快，因而在達到靜力平衡時物料被壓縮的并不多。要達到更高的密實度，就必須繼續加大壓力，而這必然導致集料大范圍的破損，且試件上下密實程度不均勻，試件結構上部密實，下部相對疏松，這些都使透水混凝土的強度降低。
2.2.3振動/壓力復合成型方法

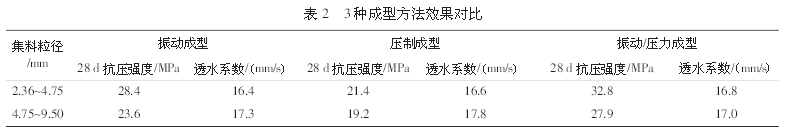

      雖然上述的研究證實振動成型和壓制成型均能使透水混凝土達到一定的密實度，強度得到一定程度的提高，但試驗中發現這2種方法均存在一定的缺陷：振動成型的試件底部比較密實，而表面層集料在振動時易于跳動，得不到充分密實；壓制成型的試件表面比較密實，試件下層沒有很好的密實而 易于存在大的空洞等缺陷，所以考慮研究一種兼?zhèn)湔駝?dòng)和壓力的成型方法。試驗的配比、攪拌方式與前述相同，振動成型 試驗在振動臺上振動40s；壓制成型試驗成型施加1.0MPa的壓力；振動/壓力復合成型在振動臺上振動的同時施加0.6~0.8MPa的壓力，成型時間20~30s，標準條件養護。3種成型方法對透水混凝土性能的影響見表2。

      從表2可以看出，振動/壓力復合成型效果非常好，透水混凝土強度較單獨采用振動或壓制成型時大幅度提高。振動 透水混凝土使其達到一定程度上的密實，同時在其表面施加的壓力可以使集料顆粒間距進一步減小，顆粒之間靠得更近、更緊，接觸點也相應增多，由集料引起的機械嚙合作用也開始得到充分的發揮，最終使透水混凝土集料緊密嚙合，形成均勻的多孔結構，充分保證了強度的提高。同時，孔隙良好的連通性使得透水混凝土的透水性也相當優異，并沒有因?yàn)樵嚰軐?shí)而出現下降的趨勢。
2.3養護方法研究
      透水混凝土與普通混凝土相比孔隙率要大的多，且多為 連續孔，新拌料成型后拌合水非常易于蒸發損失[4]， 因此必須研究適當?shù)酿B(yǎng)護方法來保證透水混凝土強度的正常發展。
      實驗室內可在透水混凝土成型后，直接將試塊連同試模 一起放入標準養護室養護，但由于在施工現場不能提供此種養護條件，所以考慮采用塑料薄膜覆蓋透水混凝土表面以防止其內部水分過快地蒸發，并且不定時在其表面噴霧灑水以保持透水混凝土在早期養護階段的濕潤，對此我們進行了專門的對比試驗。試驗配比、攪拌方式與前述一致，采用振動/壓力復合成型，成型時間20s，試驗采用3種不同養護方法。標準養護：成型后立即放入標準養護室?guī)ｐB(yǎng)護48h，拆模繼續標準養護至要求齡期；自然養護：成型后置于自然空氣中養護、48h后拆模，繼續自然養護至要求齡期；覆蓋薄膜保濕養 護：成型后立即覆蓋塑料薄膜，灑水保濕48h后拆模， 繼續保濕養護7d，然后在空氣中自然養護。3種養護方法對透水混凝土抗壓強度的影響見表3。

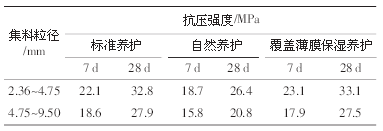

表3 不同養護方法對透水混凝土抗壓強度的影響

      從表3可以看出，自然養護對透水混凝土的強度發展非 常不利，7d和28d強度均較低。透水混凝土水泥石表面出現起灰現象，由于漿體層本身比較薄，起灰造成一部分膠結材沒有起到粘結作用，粘結面積降低，導致透水混凝土強度較大幅度的損失[5]。覆蓋薄膜保濕養護效果很好，與實驗室內標準養護相當，這是由于薄膜保證了透水混凝土膠結漿體持續充分水化所需的水分，水泥漿體強度發展順利，強度自然較高，因此，覆蓋薄膜保濕養護對透水混凝土而言是十分適用而有效的方法。
3結語
      透水混凝土的制備工藝與普通混凝土有很大的不同。通過試驗研究表明，制備透水混凝土較為恰當?shù)倪^程是：集料表面包裹法攪拌，以保證集料被稠度適宜的膠結材均勻包裹，振動/壓制復合成型以保證透水混凝土充分密實而不破壞集料以及孔隙的連通性和均勻性，標準養護或覆蓋薄膜保濕養護 以保證膠結材強度正常順利的發展。 做到這幾點，成功制備性能優異（高的強度和良好的透水性）的透水混凝土并不是件難事，關鍵在于對過程的控制。
