高速公路橋梁養護技術探討

高速公路橋梁養護技術探討

      摘 要: 結合高速公路養護管理實踐,通過理論研究和漢荊高速公路橋梁改造加固施工,從橋梁的檢查、評價及養護等技術環節作了詳細的研究,并將其應用于橋梁改造加固的工程實際中,獲得了較好的應用效果,希望該技術在公路橋梁養護工作中能推廣應用。
      1 橋梁結構衰減趨勢
      橋梁結構同任何建筑結構一樣,都有一定的設計使用壽命,符合自然衰減的規律。認識和掌握這一自然規律對橋梁養護有著重要意義。橋梁結構承受各種自然環境因素的影響,如混凝土碳化、鋼筋銹 蝕、預應力損失、墩臺沖刷,以及承受各種非自然因素的人為破壞,如意外損傷,車輛超載等,使橋梁結構性能衰減呈不可逆性。橋梁一旦建成通車,其結 構性能會隨時間而不斷衰減,若不加強養護,定期檢測,適時采取措施加固維修、提載升級,則其結構性能衰減趨勢將更甚。圖1反映了橋梁結構性能隨時間的衰減趨勢。

                 圖1 橋梁結構性能衰減趨勢圖

      2 橋梁檢查
      2.1 橋梁養護的一般程序

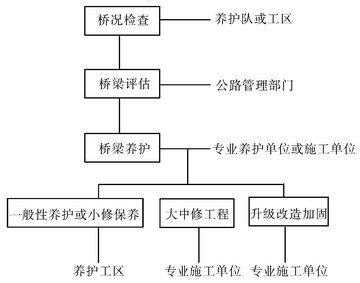

      我國橋梁養護工作的一般程序如圖2所示。養護工作的主要內容除了一般性維護、清掃外,最重要的工作就是橋況養護檢評,根據橋況檢評情況確定一般性養護內容。小修保養納入一般性養護工作,全年養護經費定額包干。橋梁大中修工程必須提交橋況檢評報告,編制養護預算,納入年度公路橋梁大中修計劃。橋梁重大加固和提載升級工程,則必須經荷載試驗,專題研究,編制工程預算,施工招標投標實施。

                         圖2 橋梁養護一般程序圖

      2.2 橋況檢查分類
      我國公路橋梁養護規范規定橋況檢查一般分為月檢、季檢、年檢和專門檢查,現分述如下:(1)月檢是由養護工區技術工人,按照公路橋梁養護規范規定的內容,對公路路況和橋況進行的經常性檢查。檢查以月檢為主。(2)季檢是由養護工區的技術人員,配備簡易的儀器對橋況進行的一般性檢查。(3)年檢是由公路經營管理單位工程部組織,配備專門的儀器設備,對橋況進行的基本檢查,此項工作甚至每半年進行一次。(4)專門檢查是由邀請公路橋梁專家和專業橋梁檢測機構進行的檢查,一般是根據公路養護部門上報的橋況檢評報告或大中修或升級改造加固維修計劃后進行的一項專門檢查,或是在地震、洪水、超載、撞擊或重大災害之后進行的檢查。

     2.3 橋況檢查內容
      (1)資料收集 在進行橋況檢查前,檢測工程師和技術人員必須盡可能收集,該橋的設計文件、施工 文件、竣工文件和養護檔案,盡可能多的了解該橋的現狀。當缺乏資料時,應向設計、施工、驗收、養護當事人了解有關的設計、施工和養護資料(包括車輛通行資料)。
      (2)結構尺寸檢測 采用測定儀器和鋼尺等對橋梁實際結構尺寸如斷面尺寸、跨徑、標高、軸線等進行直接測量和丈量,對此設計資料,確定符合程度。
      (3)結構性能檢測 結構性能檢測主要是對混凝土強度、鋼筋強度等性能的檢測,該橋測一般在專門檢查中實施,可采用回彈儀、超聲波脈沖法,甚至鉆芯取樣檢測混凝土強度。對鋼筋強度的檢測可采用保護層測定儀,甚至鑿開保護層進行應力應變檢測。
      (4)結構缺陷檢測 結構缺陷檢測包括:①混凝土外觀質量檢查,如空洞、蜂窩度面、層理、剝落、變酥、隆起、露筋、銹蝕等;②結構裂縫情況及發展;③結構變形情況,如沉降、沖刷、軸線變位等,以及其他結構缺陷。
      將以上橋梁資料的收集與橋況的檢查資料建立數據庫文件,形成橋梁健康檔案。
      3 橋況評價
      3.1 檢查分析評價
      用檢查和分析計算相結合的方法對橋梁進行評定,這是我國目前對橋況評價采用的主要方法。檢查分析評價主要包括:(1)用實際截面尺寸計算截面的承載力;(2)從截面承載力中扣除恒載內力;(3)計算活載內力;(4)以第(2)項差值除以第(3)項即得鑒 定系數。
      橋梁結構承載能力驗算結果以鑒定系數K表示:

式中,Rd(fcd?fsd?s)為按橋梁實際截面尺寸及配筋 和實測材料強度計算的結構抗力;SdG(rq?G)為按橋梁實際截面尺寸計算的恒載效應組合設計值;SdG(rq?G)為按擬提高荷載設計標準計算的活載效應組合設計值。
      3.2 荷載試驗評價
      這是通過現場試驗對橋梁結構進行評價的方法。根據荷載作用的性質,可分為靜載試驗和動載試驗。根據試驗的目的荷載試驗可分為結構行為試驗、應力歷程試驗、診斷試驗、驗證試驗和破壞試驗。與橋梁養護相關的主要是后幾種荷載試驗。如果按荷載等級劃分可分為標準荷載試驗(達到設計規定的動力系數或荷載增大系數)、重荷載試驗(最大荷 載大于標準荷載)和輕荷載試驗(最大荷載小于標準荷載但不小于0.5倍標準荷載)?，F(xiàn)根據荷載作用性質分述如下:
      (1)靜載試驗 靜載試驗檢測的主要內容主要有以下幾點:①結構控制截面最大應力應變;②結構的撓度和扭轉角度;③支座和結構連接部位的變位;④沉降和墩臺位移、轉角;⑤結構的穩定性;⑥裂縫觀測等。
      靜載試驗效率
                     ηq=Sst/[s?(1+h)]        (2)
式中,Sst為試驗荷載作用下被檢測部位內力或變形計算值;S為標準設計荷載作用下,被檢測部位的內 力或變形的計算值;h為荷載沖擊系數。
      當0.8≥ηq>0.5時為輕荷載試驗。
      當1≥ηq>0.8時為標準荷載試驗。
      當ηq>1.0時為重荷載試驗。
      (2)動載試驗 動載試驗主要用于檢測橋梁荷 載動力特性、測定橋梁結構的振動頻率和阻尼特性、測定橋梁結構的動力響應,包括動應力應變和動力系數,以及構件的疲勞性能等。
      動荷載試驗效率    ηd=Sd/S        (3)
式中,Sd為動荷載作用下控制截面最大計算內力 值;當動荷載試驗頻率ηd接近1時,不同車速下實測值可用于結構強度及穩定性檢算。
      3.3 橋梁缺陷評價

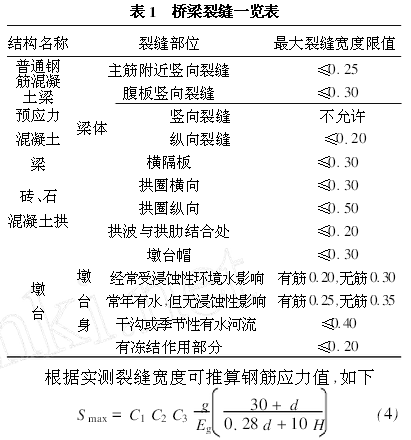

      橋梁缺陷評價主要是通過裂縫評價,裂縫是橋梁的通病,我國《公路橋涵設計規范》對裂縫限值作了明確規定,如表1所示。

式中,C1為與鋼筋類型有關的系數;光面鋼筋C1=1.4,螺紋鋼筋C1=1.0。C2為與荷載類型有關的系數,短期靜荷載C2=1.0,長期荷載C2=1+0.5(No/N),No為長期荷載內力,N為全部荷載內力;C3為與構件形成有關的系數;板C3=1.15,有腹板的受彎構件C3=1.0;d為鋼筋直徑,當設有不同直徑的鋼筋時d=4Ag/S,Ag為鋼筋面積,S為鋼筋總周長。H為含筋率,H>0.02時取0.02,H<0.006時取0.006;δg為鋼筋應力(MPa);Eg為鋼筋彈性模量(MPa)。

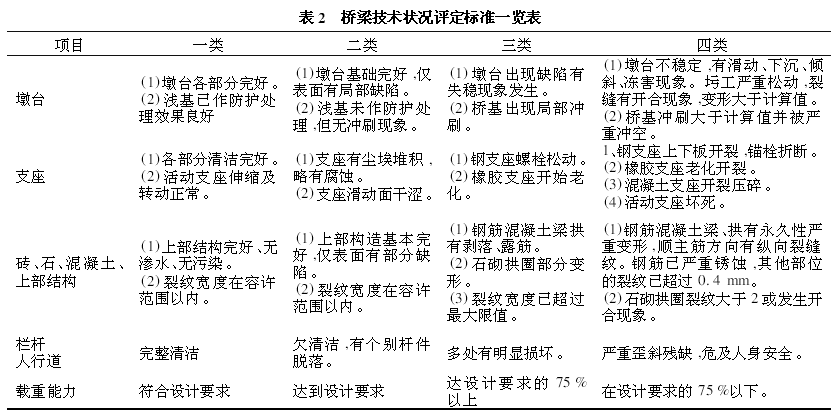

我國《公路橋涵設計規范》對運營橋梁技術狀況 評定制定了一個定性標準,見表2。

      4 橋梁養護
      4.1 養護方案
      (1)根據橋梁養護檢查作出的橋梁技術狀況的 評價,制定橋梁養護方案:一類正常保養;二類小修; 三類大中修或加固維修;四類通過專門檢查甚至荷載試驗確定升級或者改建方案。
      (2)根據裂縫檢查確定橋梁養護方案,凡裂縫超過表1橋梁裂縫限者一覽表時,必須進行加固處理,但有時裂縫寬度雖在允許范圍內,但存在下列情況之一的:①裂縫發展較快,6個月增大0.1mm以上;②裂縫數量顯著增加;③除裂縫外,還存在有其它嚴重缺陷,以上均需進行加固處理。
      (3)根據檢查和分析計算相結合的方法評價所確定的鑒定系數制定橋梁養護方案。
      當K≥1時說明橋梁承載力符合設計要求,正常保養;當0.9<K<1時,可進行橋面處理加固橋梁;當K=0.7～0.8時,可采用加筋或粘鋼板或其它改變結構體系方法加固橋梁;當K=0.6～0.7時,可采用體外預應力和碳纖維加固組合方案加固橋梁。
      4.2 橋梁加固
      橋梁大中修和升級改造都屬于橋梁加固范疇,加固是橋梁養護的最重要的工作內容。

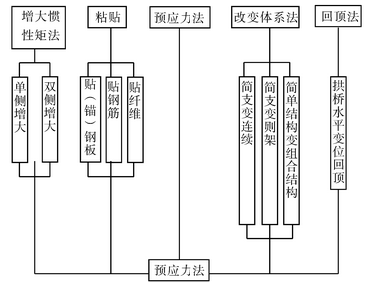

                                      圖3 橋梁加固方法

      首先,確定以下幾點橋梁加固原則:①經濟性原 則要求橋梁加固費用比新建費用節省至少一半以上的建設投資時,應優先考慮加固方案;②橋梁加固要求足以延長橋梁設計年限的1/5～1/3使用壽命,③橋梁加固過程中不中斷交通或盡量減少中斷交通; ④加固技術可靠、耐久、養護方便,對已發現的缺陷 要一次性加固好,不留后患,對原有結構的損傷盡可能減至最低。
      其次,確定以下幾種常用的橋梁加固方法,供確定橋梁加固方案時參考應用。即①增大截面慣性矩法;②粘貼法;③預應力法;④改變體系法;⑤回頂法;⑥綜合法等如圖3所示。
      5 工程實例
      通過上述理論研究,先后將其應用于如下3座實橋加固,效果不錯:
      (1)通順河大橋加固 通順河大橋原設計荷載為汽—20,掛—120,經驗算仍滿足原設計要求,但因橋面鋪裝白改黑增加恒載,故需升級加固。加固方案采用粘8mm厚鋼材,梁端附件粘u型鋼材板箍,厚4mm,橋面改鋪CF30#,鋼纖維鋼筋防水混凝土,增設型鋼橫向聯系。加固后混凝土壓應力δg=8.98<Ra=17.5MPa,鋼筋應力δg=186.7<Rg=240MPa,撓度f(wàn)=18.6<L/600=37mm,裂縫為0.1mm<0.25mm,滿足公路—I級荷載要求。
      (2)某小橋加固 營運13余年,撓度38.8mm,超過L/600=37mm限制,裂縫為0.3mm,超過0.25mm限值,故需加固。加固方法:對I型梁底粘6mm鋼板,用型鋼加固橫向聯系。加固效果:承載力由原2780kN?m增至4000kN?m,撓度減至21.5mm,裂縫經樹脂砂漿處理后,未新出現裂縫, 荷載等級升至汽車—超20級。
      6 結 語
      結合高速公路養護管理實踐,通過大量調研和理論研究并將其應用于實橋升級改造的工程實際中,獲得了較好的應用效果,希望成果在公路橋梁養護工作中能推廣應用。
