現澆混凝土試驗構件施工工法

現澆混凝土試驗構件施工工法

一、質量目標
      貫徹上級領導要求，提高混凝土的質量要求，即混凝土外觀色澤一致，平整光滑無明顯施工縫，棱角線平直，無色斑。蜂窩麻面面積不得超過該面積面積的0.5﹪。經過前期在試驗構件使用不同配合比、密封、養生方式及振搗工藝等的反復試驗總結及論證，力保在實際施工時澆筑成顏色一致，表面光滑，保證內實外美的砼，我標段將采用以下施工方案。
二、施工工藝流程和操作要點
      2.1施工工藝流程
      施工準備→鋼筋施工→模板施工→混凝土施工。
      2.2 操作要點
      2.2.1模板施工
      1、模板施工前準備工作
      1）、模板施工前要進行試拼裝，模板之間應平整、接縫嚴密。
      2）、模板使用前要進行修整、拋光打磨、模板表面應處理至無浮銹、無油污、無浮塵、模板表面干燥，并涂刷專用托模劑，模板的脫模劑應采用同一品種，不得使用廢機油等油料，且不得污染鋼筋及混凝土的施工縫處。
      3）、重復使用的模板和支架應經常檢查、維修。
      4）、模板修正完畢后，存放要規范、相鄰模板間應支墊小方木，確保模板之間無碰撞。
      2、模板安裝

      1）、墩身模板在平整的拼裝面上完成拼裝，模板拼裝時螺栓均要擰緊，保證模板的整體性，使模板在澆注過程中不變形；
      2）、模板安裝時橫豎向模板拼縫處粘貼泡沫密封條或粘貼雙面膠，填塞時確保膠條與模板面平齊；縫隙大處，增加膠條厚度或者用玻璃膠填塞；
      3）、模板和支架結構的安裝、使用、拆卸、保養等應按照有關技術安全措施和 注意事項進行。
      4）、質檢人員在模板安裝過程中隨安裝隨檢查，遇到問題隨時解決，將問題消滅在萌芽階段。
      5）、模板安裝完畢后，應對其平面位置、頂部高程、節點連系及縱橫向穩定性進行檢查，合格后方可澆筑混凝土。澆筑時發現模板有超過允許偏差變形值的可能時，應及時糾正。
      6）、模板檢校合格后，在模板四周采用砂漿封堵，保證模板無縫隙，防止漏漿現象。

      7）、最終處理完畢后經自檢合格后，報監理工程師檢驗，合格后進行下道工序施工
      8）、模板安裝的允許偏差（參照公路工程橋涵施工技術規范）
      2.2.2、鋼筋加工
      1）墩柱鋼筋下料依據設計圖紙
      2）工程所用鋼筋必須滿足規范及設計要求。
      3）鋼筋加工統一在預制廠進行加工，加工完畢后運至施工現場進行綁扎焊接。
      4）鋼筋綁扎搭接長度不小于35d。
      5）鋼筋焊接時，焊縫長度單面焊不小于10d，雙面焊不小于5d。
      6）箍筋綁扎時，根據現場實際情況采取一定措施，防止變形。鋼筋綁扎完畢后，安裝混凝土墊塊，安裝位置及數量以能保證混凝土的保護層為準。
      要清除鋼筋表面的銹蝕、灰塵、松散銹皮、油漆、油脂或其它雜質。
      7）所有進場鋼筋均要待試驗合格后方可使用。
      8）所有鋼筋要準確安設，當澆注砼時，用支撐將鋼筋牢固的固定。鋼筋應可靠地系緊在一起，不允許在澆筑砼時安設或插入鋼筋。
      9）鋼筋的彎曲按圖紙所示的形狀進行彎曲，主鋼筋的彎曲及標準彎鉤應按圖紙及《道路工程制圖標準》（GB50162-92）的規定執行。

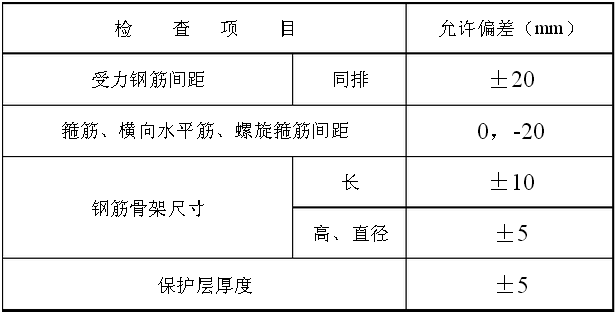

立柱鋼筋加工的允許偏差（參照公路工程橋涵施工技術規范）：


      2.2.3混凝土施工
      混凝土施工工藝流程：混凝土拌合→混凝土運輸?shù)綀觥炷翝仓炷琳駬v→混凝土挫平→混凝土壓光→養護
      1、混凝土拌合:

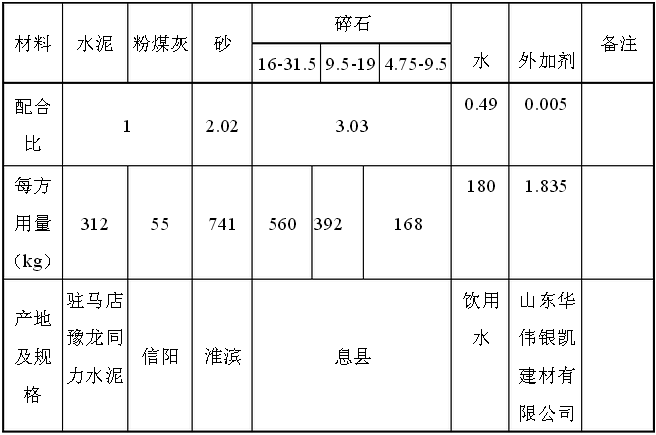

      1）配合比

      2）、砼開盤前實驗室專人負責檢測原材料的含水量，及時調整施工配合比，嚴格控制混凝土水灰比；
      3)、混凝土的攪拌時間控制在110-120s，保證混凝土的和易性及流動性；
      4）、開盤后第一盤混凝土就進行檢測坍落度檢測，若發現坍落度不符合規定要求，應及時調整；
      2混凝土運輸：
      1）、時間控制：結合混凝土拌合、運輸、檢驗、澆筑時間等因素，確定混凝土拌合車輛數量，保證混凝土澆筑連續性。
      2)、運輸控制：在日曬、雨淋和寒冷天氣候?qū)炷临|(zhì)量有影響的時候，應對運輸車輛進行防護保障措施。
      3）、混凝土到達現場后安排專業實驗人員，對每車混凝土的各項技術指標進行檢測，塌落度 控制在70—90mm，顏色要一致，不得有離析和泌水現象，檢驗合格后方可進行澆筑。
      3、混凝土澆筑：
      1）、澆筑混凝土之前對支架、模板、鋼筋和預埋件再次檢驗一次，并做好記錄，符合要求后方可澆筑。
      2）澆筑時自高處向模板內傾卸混凝土?xí)r，為防止混凝土離析，高于2米的結構物通過串筒進行澆筑，在串筒出料口下面，混凝土堆積高度不高于1米。
      3）、混凝土采用分層澆筑，澆筑砼前，先在模板底面澆筑2～3cm厚的同標號砂漿，澆注過程中嚴格控制分層厚度，混凝土分層為30cm，最厚位置不超過40cm。分層厚度利用粉筆或其它工具在模板上作好標記，派專人進行負責，一個下料點到位后，移至下一個下料點，依次進行，混凝土布料完成且平整后開始振搗。
      4)、每個結構物澆筑區間的混凝土要在初凝時間之前保證連續澆筑，如必須中斷時，中斷時間不得超過混凝土從攪拌至澆筑完畢所允許的延續時間，且中斷時間不宜超過1h。 5)、澆筑混凝土?xí)r注意觀察，并填寫好混凝土施工記錄，發現異常情況及時處理。
      4、混凝土振搗：
      1)采用插入式振搗器振搗。振搗方法要求正確，不得漏振和過振。振搗順序，先從外圈振搗開始，然后再從內到外圈振搗，嚴格控制振搗時間和振搗棒插入下一層混凝土的深度，保證深度在10～15cm，振搗時間以混凝土翻漿不再下沉和表面無氣泡泛起為止，一般為20～30s左右分布間距30—40cm，振搗棒要快插慢提，先振搗邊緣混凝土，后振搗內側混凝土，嚴禁利用振搗棒對砼進行趕料布平。
      3）、混凝土澆筑振搗完成后，先按標高刮平鏟除多余混凝土，在初凝前用木抹子搓平，同時用直尺檢查頂面平整度是否符合要求。
      4)、待混凝土表面收水后，再用木抹子反復抹壓，閉合收水裂縫，最后用鐵抹壓光。工藝要求如下：第一遍抹壓：用木抹壓一遍，直到出漿為止；第二遍抹壓：當面層混凝土開始凝結，手用勁下按但不下陷時，用鐵抹進行第二遍抹壓，把凹坑、砂眼填實抹平，不得漏壓；
      5、模板拆除與養生
      1）、模板和支架的拆除應在混凝土強度達到2.5Mpa以上，以防破壞結構物棱角。模板拆除應遵循先支后拆、后支先拆的順序，拆時嚴禁拋扔。模板和支架拆除后，應維修整理，分類妥善存放。
      2）、為避免形成和減小清水混凝土表面色差，混凝土早期硬化期間的養護十分重要。清水混凝土構筑物面層抹壓完待6～12小時后灑水養護，并用塑料薄膜覆蓋，在結構物立側模設計時有意識的使其略高于平面標高，這樣可以有效的存儲一定量的養護水，從而提高養護效率。模板拆除后其表面養護的遮蓋物不得直接用草墊或草包鋪蓋，以免造成永久性黃顏色污染，應采用塑料薄膜嚴密覆蓋養護（一定要嚴密，否則覆蓋不嚴的部位與覆蓋嚴密的部位色差嚴重）；同時施工隊伍設立專人澆水養護，養護時間一般不得少于14天。
      6、混凝土季節性施工措施  由于混凝土施工的特殊性，在負溫下施工，最終成型質量不易得到保證，要盡量避免，在雨季施工時要求注意以下幾個方面：
      1）雨后，要通知攪拌站及時測定砂石含水率，調整混凝土配合比的加水量，嚴格控制坍落度，確?；炷翉?qiáng)度。
      2）下雨時不得露天澆筑混凝土，開盤前要及時與氣象部門聯系，掌握天氣變化情況，避免突然遇雨影響混凝土澆筑。
      3）在澆筑混凝土?xí)r，若突然遇雨，原則上小雨不停，大雨時在技術人員的指導下做好臨時施工縫，方可收工。雨后繼續施工時，對所留施工縫按要求進行技術處理后，再進行混凝土澆筑。
      4）合模后如不能及時澆筑混凝土，為防止突然下雨模內積水，要在模板適 當位置預留排水孔，雨后及時清理模板內的殘余積水，以免影響混凝土質量。
      7、混凝土構件成品保護措施
      混凝土結構施工的最后環節、也是最重要的環節之一就是成品保護。施工中周轉材料的搬運、交叉作業、人為損壞等稍不注意就會損壞成品，造成混凝土難以彌補的飾面缺陷，同時鋼筋銹斑也是混凝土飾面的主要缺陷。為最大限度地消除和避免混凝土構件的污染和損壞，詳細制定的相關措施。
      1）根據混凝土施工特點及設計要求，編制了構件成品保護措施，建立健全成品保護組織管理體系，明確責任分工，工程技術人員根據工程特點制定出《成品保護方案》。

      2）成品保護實施“護”（成品看護）、“包”（包裹防污染）、“ 蓋”（表面覆蓋）、“封”（局部封閉、防損和污染）。對成品和半成品進行防護，形成工具化、制度化，由專門負責人經常巡視檢查，發現現有保護措施損壞的，要及時恢復。

三、  材料與設備
      1、構件混凝土原材料選擇
      原材料的控制是混凝土施工的重要組成部分，要求產品的質量波動性小， 材料均一性高，料源供應充足。
      1）、水泥：
      水泥的選定要求活性高，質量穩定，堿含量低，C3A含量少，適應性好，色澤均勻一致，活性高，強度富余量大。
      2）、骨料
      粗骨料選用原則：強度高、連續級配好，產地、規格一致，色澤均一； 細骨料選用原則：中粗砂，顏色一致，含泥量小于2.5%。 所有骨料均采取設備水洗
      3）、摻合料：
      摻入摻合料可改善混凝土的流動性和后期強度，宜選用細度按《粉煤灰混凝土應用技術規范》(GBJ146-90)規定Ⅱ級粉煤灰以上的產品，要求定供應廠商、定細度，且不得含有任何雜物。也可通過試驗選用由磨細活性粉煤灰和磨細礦粉 組成的復合礦粉作為摻合料。
      4）、外加劑：
      好的外加劑與水泥有良好的適應性，改善混凝土的孔隙結構，提高其密實度、耐久性等各項指標，并且現澆混凝土的坍落度有嚴格的控制要求，要求外加劑的減水效果要明顯，避免施工過程中坍落度損失過大。而構件混凝土對表面氣泡亦有嚴格的控制，要求外加劑能賦予混凝土良好的粘聚性和保水性，以保證混凝土在較長時間的振搗下不出現離析和泌水現象。同時要求外加劑也不能使混凝土拌合物粘度過大，造成氣泡排出困難。

      5）、拌和水
      采用自來水，要求潔凈、無腐蝕、無污染。
      混凝土構件的澆筑是一項綜合性的施工技術，而原材料控制是最基礎的環節，直接影響著混凝土的成品質量。對于原材料由專人進行檢查驗收，對砂、石等骨料先目測檢驗，目測合格后再與試驗人員聯系，按照代表批量要求檢測材料的技術指標是否符合要求，要求廠家提供相應檢測報告，并做好復試。

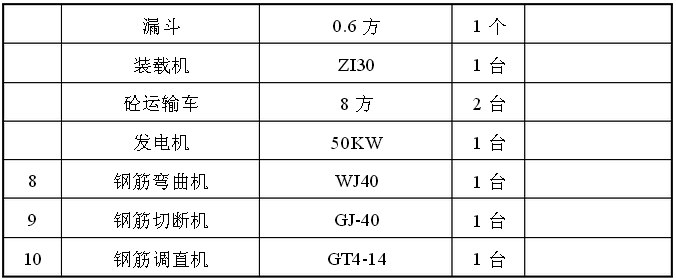

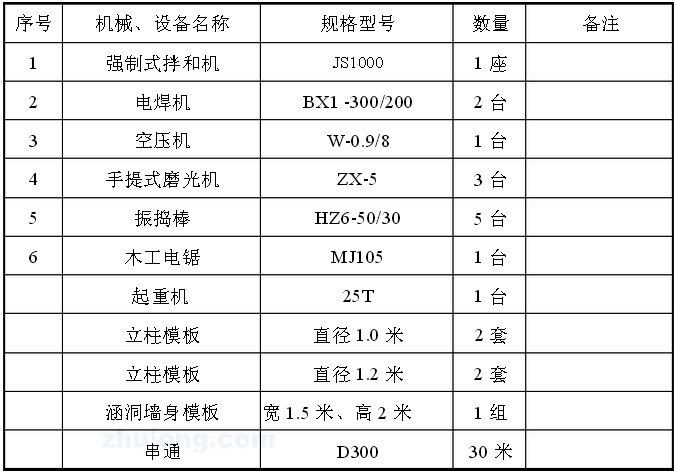

      2、 機具設備使用：

四、施工組織人員
      組長：項目總工，負責技術全面工作，技術指導及現場技術交底
      施工現場負責人：全權負責現場管理及協調
      總質檢：負責對整個過程全面質量監督
      工程部：對技術交底落實到現場每個人
      實驗室主任：對配比、坍落度、寒氣量全權負責
      現場技術員：負責配合現場負責人、總工、工程部、質檢部搞好每道施工工序
      拌合站負責人：對拌合站調試及砼拌和質量負責
      模板負責人：對漏漿、爛根、固定等環節負責
      混凝土負責人：對砼振搗厚度、間距、時間等負責
      模板工：對模版安裝各個環節細致操作
      砼振搗工班長：對振搗過程控制
      養生及收尾：對澆注完后做好現場記錄及后期養護工作

五、 質量保證措施
      1 、施工準備過程的質量控制
      嚴格圖紙會審，積極主動地與設計進行協調和溝通與配合，以避免各專業的銜接不到位或矛盾的問題。為各班組提供充分詳細的施工依據，確保工程質量和進度。優化施工方案和合理安排施工程序，做好每道工序的質量標準和施工技術交底工作，搞好圖紙審查和技術培訓工作。
      2 、鋼筋工程
      鋼筋綁扎前的定位、放線、抄平都應按精度要求彈線；鋼筋的定位卡要嚴格控制加工制作精度，保護層的控制墊塊質量要嚴格；鋼筋連接要逐個接頭檢查做好標記?；炷翝仓^程中要派專人進行鋼筋位移的監控，發現問題馬上糾正。
      3 、模板工程
      選用高精度的模板加工機械，制定嚴格的模板加工質量控制標準，做好模板的受力計算，對變形進行嚴格控制，模板與已澆筑的混凝土結構要封閉嚴實防止漏漿。支撐模板的方木要求過刨?；炷撩媸褂玫哪０灞砻嬉笃秸饣?，任何部位不得有毛刺。
      為保證模板的組合效果，弧形模板施工前要進行預拼，對拼裝后的模板表面平整度、截面尺寸、陰陽角、相鄰板面高低差以及對拉螺栓組合安裝情況進行校核，以保證模板質量，預拼后在模板背面編號，方便安裝。
      模板拆除時，嚴格按照施工方案的拆除順序進行，并加強對面混凝土的保護，特別是對拉螺栓的保護。
      4 、混凝土工程
      混凝土的質量要嚴格從原材料的選用、外加劑的選用和試驗、脫模劑的選用、養護、澆筑工藝上采取嚴格的措施來保證?；炷恋脑牧辖y(tǒng)一品種、統一規格、 并有足夠儲量能夠滿足工程需求，配合比要根據澆筑溫度、砂石含水率等因素進行及時調整并保證計量準確。正式工程施工前必須制作樣板，符合要求后進行大面積施工。選擇好的振搗和高級抹灰工人，從下灰方式、振搗方式、振搗時間、養護措施等方面形成一套標準的、數據化的施工工藝。對清水混凝土的施工制定全過程的質量監控措施。

六、 安全措施
      1、 建立安全生產管理制度，認真貫徹“安全第一、預防為主”的安全方針，工地實行安全值班制度，每項施工工序必須有詳細的技術、安全交底，簽字齊全，各作業隊必須設一名專職安全檢查員，協助項目部安全員的工作，嚴格貫徹各項生產管理制度和操作規程，做到只要有人施工就要有安全員在現場。隨時發現安全隱患，及時糾正改進。

      2 、所有參施人員都必須進行進場前的安全教育，考試合格后方可施工，一線工人應掌握本工種操作技能，熟悉本工種安全技術操作規程，特種作業人員必須持證上崗，該復審的必須復審，佩帶相應的勞動保護用品。
      3、 安全員每天檢查，發現問題及時糾正，總包項目部每周組織一次檢查，對查出的問題限時整改，做到定人、定時間、定措施，檢查有記錄。
      4、 施工用電
      1）、工地采用低壓照明，導線不得隨地拖拉或綁在架子上，電箱內開關及電器必須完整無損，接線正確。各類接觸裝置靈敏可靠，絕緣良好，無灰、無雜物、固定牢固。

      2）、 各種電器設備有測試、檢測記錄，現場要達到三級配電、三級漏電保護，現場要有專人負責，各種制度要健全。
      3）、 所有電器設備，一律安裝漏電保護器，設備和線路必須良好，各種電動設備必須接零、接地，開關箱與用電設備實行一機、一閘、一保險。
      4）、 為了防止電氣火災的發生蔓延和進行有效補救，施工現場配備足夠的（1211）滅火器。
      5、 其他安全注意事項
      1）、 進行構件混凝土澆筑時，嚴禁操作人員不佩戴安全帶操作，吊斗出料口不能正對著人。
      2）、 雨期施工時架子應做好防雷裝置，機電設備做好接零保護及漏電斷電保護裝置，大風天、雨天過后要對所有安全設施進行仔細檢查，清除隱患后方可繼續施工，雨天過后施工人員要穿好防滑鞋。

七、 環保措施
      1、 成立施工環境衛生管理小組，在工程施工中嚴格遵守國家和地方政府下發的有關環境保護的法律、法規和規章，加強對施工燃油、工程材料、設備、廢水、生產生活垃圾、棄渣的控制和治理，遵守有防火及廢棄物處理的規章制度，做好交通環境疏導，充分滿足便民要求，隨時接受相關單位的監督檢查。
      2、 加強對混凝土罐車操作人員的培訓及責任心教育，保證混凝土罐車平穩運行、協調一致，禁止高速運行。
      4、 盡量選用高性能、低噪音、少污染的設備，采用機械化程度高的施工方式，減少使用污染排放高的各類車輛。
      5、 嚴格按照防汛要求，設置連續、通暢的排水設施和其他應急設施，合理、節約使用水、電。大型照明燈須采用俯視角，避免光污染。
