熱拌瀝青混合料結構層施工工藝流程圖文全解

瀝青結構層施工推行“零污染”施工。

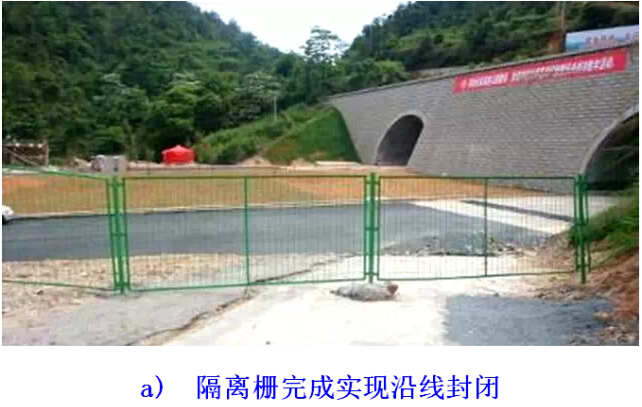

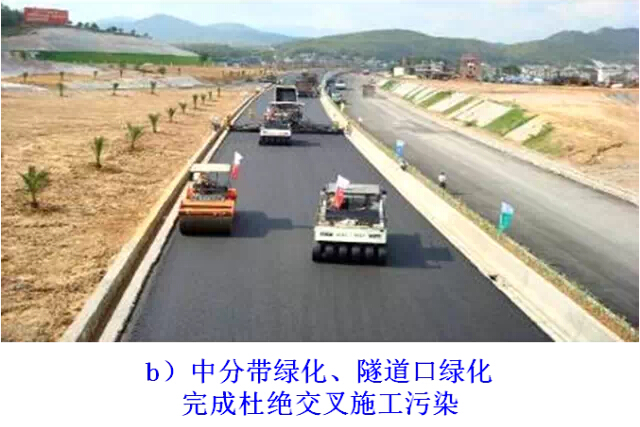

在瀝青結構層施工前應確保連續10km段落內全部路基工程（包括橋隧、防護、綠化）和交通安全設施基礎等全部完工，同時全線隔離柵、中分帶綠化回填土、隧道進出口轉向車道全部完成，確保瀝青結構層連續施工。還應針對現場實際情況，采取一切有效措施，杜絕交叉施工和運輸?shù)任廴尽?/P>

施工工藝：

混合料的運輸

每輛自卸車都應備有大小適宜的覆蓋篷布，運輸時覆蓋在車頂上，并覆蓋密實，切實起到保溫、防雨、防污染的作用，杜絕因篷布覆蓋“露頭露尾”導致的局部嚴重溫度離析現象。

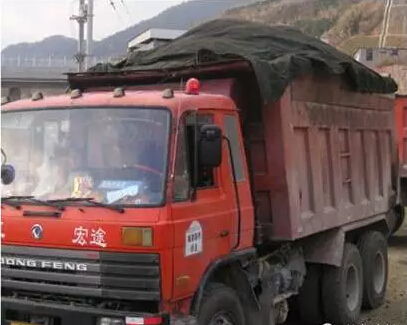

運輸途中用篷布覆蓋，卸料前方可掀開



混合料的攤鋪

1 待攤鋪機前的運料車不少于5輛方可開始攤鋪混合料，避免停機待料，保持?jǐn)備佭B續。

2 當有大功率攤鋪機時，可采用單機全斷面攤鋪，并通過試驗段比較來確定采用單機還是雙機方案。不論采用何種攤鋪方案，都應配備一臺可自動伸縮以調整寬度的攤鋪機。

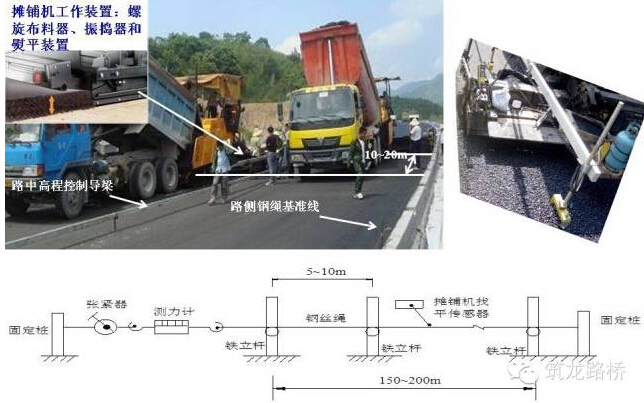

3 當采用3層瀝青結構層時，攤鋪下層時不論是否分層施工，均應采用掛線法施工，中、上層宜采用非接觸平衡梁或浮動基準梁裝置施工，但在橋頭過渡段中層仍應采用掛線法施工。

4 當采用雙機聯合攤鋪3層瀝青混合料結構層時，下、中層兩幅搭接位置宜避開車道輪跡帶，前后兩臺攤鋪機軌道重疊30~60mm，中、上層搭接位置宜錯開200mm以上，兩臺攤鋪機前后的距離一般為10~20m以確?；旌狭喜话l(fā)生離析，且縱向接縫為熱接縫。表面層縱向接縫位置應位于標線處，其余各層應分別緊挨路面標線兩側。各層攤鋪后應人工配合拍邊，使邊緣整齊、密實。

5 攤鋪機開工前應提前0.5~1h預熱熨平板不低于120℃。鋪筑過程中應選擇熨平板的振搗或夯錘壓實裝置具有適宜的振動頻率和振幅，以提高路面的初始壓實度。熨平板加寬連接應仔細調節至攤鋪的混合料沒有明顯的離析痕跡。

6 攤鋪機的螺旋布料器應相應于攤鋪速度調整到保持一個穩定的速度均衡地轉動，兩側應保持不少于送料器2/3高度的混合料，以減少在攤鋪過程中混合料的離析。

7 熱拌瀝青混合料的最低攤鋪溫度根據鋪筑層厚度、氣溫、風速及下臥層表面溫度按《公路瀝青路面施工技術規范》（JTGF40-2004）5.2.2條執行，且不得低于規范表的要求。

8 瀝青混合料的攤鋪速度控制在2~6m/min為宜，上面層攤鋪速度不應超過5m/min，其攤鋪用料量應和拌合機的產量相適應。

9 移動路脊法一般在上面層實施，具體施工方法如下：

（1）采用移動路脊法施工的路段長度和路脊橫坡應嚴格遵照設計實施。

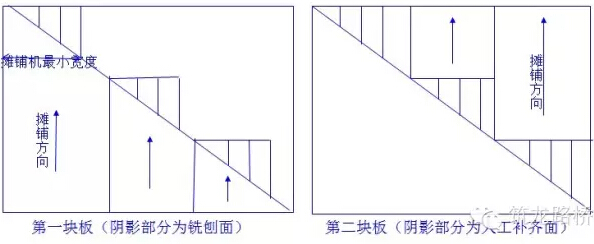

（2）根據采用移動路脊法的施工路段長度，在路段的起始端兩側取對角線，劃分兩個板塊施工，圖示如下：

（3）施工機械選擇及工藝

應采用可自動調節寬度的攤鋪機并輔以人工配合進行攤鋪和修整。第一板塊施工時，攤鋪機根據路面寬度，采用不同寬度多幅攤鋪，每幅鋪筑均采用掛線法控制標高，每幅按劃分的攤鋪寬度鋪至對角線時開始自動調縮攤鋪寬度，直至按攤鋪機最小攤鋪寬度鋪完本幅，再另起一幅攤鋪，直至鋪完第一板塊，然后迅速以人工將對角線以外的多預料鏟除，并保證對角線順直。第二板塊也采用多幅鋪筑，攤鋪機不足部分由人工補齊。

10 在路面狹窄部分、平曲線半徑過小的匝道、加寬部分、斜交橋頭等不能采用攤鋪機的部位可用人工攤鋪混合料。人工攤鋪應嚴格控制操作時間、松鋪厚度、平整度等。

11 嚴格按照設計銜接路面結構層和橋隧過渡板（如下圖所示），并至少提前一天準備好工作面，處理好欠壓實、松散、不平整等問題，并掃除松散材料和所有雜物。監理工程師應對此檢查驗收。

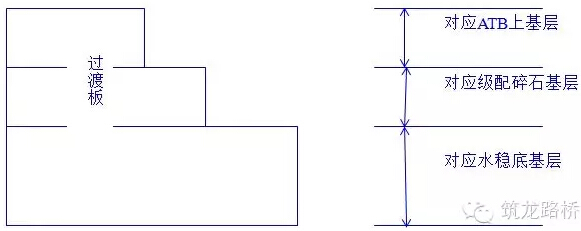

常用路面結構層與過渡板銜接示意圖

混合料的壓實及成型

1 瀝青結構層的壓實厚度一般不超過10cm，并符合現行規范要求。

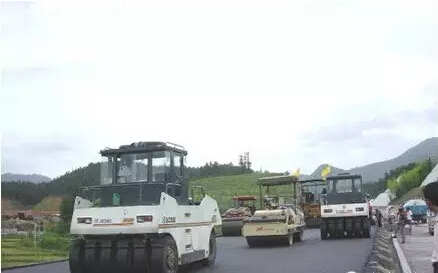

2 瀝青結構層施工應配備足夠數量的壓路機，選擇合理的壓路機組合方式。鋪筑雙車道瀝青路面的壓路機數量不應少于5臺，當施工氣溫低、風大、碾壓層薄時，應增加壓路機數量；當采用全幅單機攤鋪工藝時，應增加大噸位輪胎壓路機數量。

3 壓路機的碾壓溫度應符合《公路瀝青路面施工技術規范》（JTGF40-2004）5.2.2條的要求，并根據混合料種類、壓路機、氣溫、層厚等情況經試壓確定。

4 瀝青混合料的壓實應分初壓、復壓和終壓

（1）初壓。初壓應緊跟攤鋪機后碾壓，并保持較短的初壓長度。宜采用鋼輪壓路機靜壓1～2遍。

（2）復壓。密級配瀝青混凝土結構層的復壓宜優先采用2臺25t以上重型的輪胎壓路機分兩列并行碾壓，各負責半幅施工，并跟隨攤鋪機階梯形前進，壓實遍數應達4~6遍。對粗集料為主的瀝青穩定碎石結構層，宜優先采用振動壓路機復壓。

（3）終壓。終壓應緊接在復壓后進行，如經復壓已無明顯輪跡可免去終壓。終壓可選用雙輪鋼筒壓路機或關閉振動的振動壓路機碾壓不宜少于2遍，至無明顯輪跡為止。最后用1臺鋼輪壓路機在終壓溫度以上完成消跡碾壓。

5 碾壓過程注意事項：

（1）碾壓過程中不得在碾壓區內轉向、調頭、左右移動位置、中途停留、變速或突然剎車。

（2）碾壓不到之處，用手扶振動壓路機振壓密實，消除碾壓死角。

（3）在超高路段施工時，應先從低的一邊開始碾壓，逐步向高的一邊碾壓。

（4）當碾壓沒有側限的結構層時，可在離邊緣20~30cm處開始碾壓作業，這樣可以有效減少鋪層塌邊現象。之后碾壓邊緣時，人工配合拍邊，壓路機每次只能向自由邊緣方向推進10cm。

（5）碾壓要遵循“緊跟、慢碾、高頻、低幅、小水”的原則。瀝青路面成功與否碾壓是關鍵，必須控制好碾壓過程各工藝環節。

（6）路面溫度低于50℃后方可開放交通。因改性瀝青的特性，改性瀝青路面，一般施工三天以后才能開放交通。

（7）當工作完成后，路面攤鋪、碾壓設備停放應用篷布或彩條布與瀝青層隔開，避免設備漏油損壞瀝青結構層及污染路面。

（8）碾壓輪在碾壓過程中應保持清潔，有混合料沾輪應立即清除。

接縫處理

1 上、下層的橫向接縫應錯位1m以上。各層橫向接縫均應采用垂直的平接縫。每天攤鋪混合料收工時用3米直尺在碾壓好的端頭處檢查平整度，選擇合格的橫斷面，畫上直線，然后用切縫機切出立茬，多余的料棄掉，并清理干凈。切割時留下的泥水必須沖洗干凈，待干燥后涂刷粘層油。

2 接縫處攤鋪瀝青混合料時，熨平板放到已碾壓好的路面上，在路面和熨平板之間應墊鋼板，其厚度為壓實厚度與虛鋪厚度之差。

3 橫向縫接續施工前應在端面涂刷粘層油。

4 為了保證橫向接縫處的平順，攤鋪后即用三米直尺檢查平整度，去高補低，之后用雙驅雙振（不振動）壓路機沿路橫向碾壓，碾壓時壓路機的滾筒大部分應在已鋪好的路面上，僅有10~15厘米的寬度壓到新攤鋪的混合料上，然后逐漸移動跨過橫向接縫。

5 攤鋪機采用梯隊作業的縱縫嚴禁產生冷接縫。對于特殊段落不可避免地出現冷接縫時，冷接縫處理方案應報監理工程師批準。
