水泥砼路面施工方案

水泥砼路面施工方案

一、人工攤鋪施工

      a．按需要備足質量合格的425#硅酸鹽水泥，砂石料，外摻劑等原材料。

      b．在適宜地點設置砼拌和站。

      c．提前進行原材料試驗，開工前一個月完成砼配合比設計報監理工程師審批。

      d．在驗收合格的基層上進行測量放樣工作，并增設水準點，放出路面邊線支設模板，定出板塊分塊位置，模板支架應牢固不變形。

      e．檢查復核模板標高，平面位置支立是否準確穩固，接頭是否緊密平順，是否前后錯茬和高低不平等現象。

      f．按設計要求安設鋼筋網片，傳力桿。

      g．采用有自動計量裝置的拌和機或一般機械拌和設備，并在施工前檢查維修好施工機具設備，按配合比準確配料，嚴格控制水灰比及拌和時間進行拌和。

      h．用自卸汽車或砼罐車將砼在規定時間內運至施工路段，質檢合格后卸入工作面內。

      i．用人工鍬反扣將砼均勻攤鋪于模板內盡量整平并預留振實高度。同時注意調好傳力桿鋼筋位置。

      j．采用平板式輔以插入式振搗器均勻振搗。

      k．按設計要求位置設置橫向真假縫和縱向板邊，角隅補強鋼筋。

      l．用全幅行夯配合人工找平振搗整平板面。

      m．用電動抹平機輔以人工進行第一次抹平板面，進行真空吸水后待砼表面無泌水時再作第二次抹面，在抹面施工過程中隨時檢查其平整度，不合格的及時進行處理。

      n．合理組織砼進料，橫向施工縫盡量設在橫向真假縫處。

      o．在板面無波紋水跡時，用刷毛機橫向拉毛、壓縫滾壓毛或在砼板有一定強度時，用塑料鋸縫機，金剛石鋸縫機作出橫向紋理處治。

      p．為防止風裂在干旱地區砼板成活后及時遮蓋，當板面有一定硬度時及時進行養生，濕養不得少于14天。養生方法可采用：

      （1）覆蓋灑水養生

      （2）圍堰注水養生

      （3）塑料薄膜養生

      q．砼強度達到設計強度的25%以上時（一般正常施工溫度成活后24小時）便可拆模，拆模時注意不得損壞砼。

      r．當砼板體強度達到6Mpa或190個溫度小時，可開始假縫的鋸縫和填縫作業。

      s．砼板達到設計強度時，可允許開放交通，開放交通前要將路面清掃干凈，填好縱、橫縫。

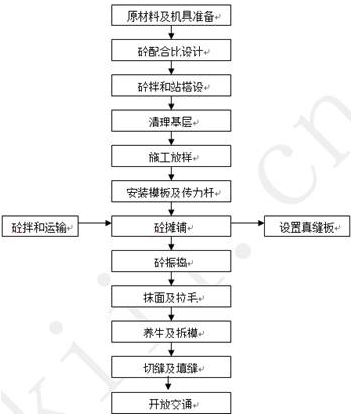

工藝流程：

主要施工機具：

      水泥砼拌和機，自卸汽車，發電機，振搗器，電動抹平機，真空泵和鋸縫機。

二、軌道式攤鋪機水泥砼路面的施工

      a.基層的檢測驗收：基層各項技術指標應符合設計和施工技術規范要求，如壓實度、高程、橫坡度、強度寬度等。

      b.施工前準備有足夠的符合技術要求的原材料。

      c.做好配合砼比設計，滿足砼的設計抗壓抗拆強度要求，耐久、耐磨、方便施工的和易性，以及就地取材經濟合理。

      d.提前做好模板的加工與制作，制作數量應為攤鋪機攤鋪能力的1.5--2．0倍模板數量，以及相應的加固固定桿和鋼釬。

      e.測量放樣：恢復定線，直線段每20m設一中樁，彎道段每5--10m設一中樁。經復核無誤后，以恢復的中線為依據，放出砼路面澆筑的邊線樁，用3寸長鐵釘直線每10m一釘，彎道每5m一釘。對每一個放樣鐵釘位置進行高程測量，并計算出與設計高程的差值，經復核確認后，方可導線架設。

      f.導線架設：在距放樣鐵釘2cm左右處，釘打鋼釬（以不擾動鐵釘為準）長度約45cm左右，打入深度以穩固為宜。進行抄平測量，在鋼釬上標出砼路面的設計標高位置線（可用白粉筆）應準確為＋2mm。然后將設計標高線用線繩拉緊栓記牢固，中間不能產生垂度，不能擾動鋼釬位置要正確。

      g.模扳支立：依導線方向和高度立模扳，模扳頂面和內側面應緊貼導線，上下垂直，不能傾斜，確保位置正確。模板支立應牢固，保證砼在澆注、振搗過程中，模板不會位移、下沉和變形。模扳的內側面應均勻涂刷脫模劑，不能污染環境和傳力桿鋼筋以及其他施工設備。安裝拉桿鋼筋時，其鋼筋間距和位置要符合設計要求，安裝牢固，保證砼澆注后拉桿鋼筋應垂直中心線與砼表面平行。

      h.鋪設軌道：軌道可選用12型I字鋼或12型槽鋼均可，一般只需配備4根標準I字鋼長度即可，向前倒換使用，并應將I字鋼或槽鋼固定在0.5m*0.15m*0.15m的小型枕木上，枕木間距為1米。軌道應與中心線平行，軌道頂面與模板頂面應為一個固定差值，軌道與模板間的距離應保持在一個常數不變。應保證軌道平穩順直，接頭處平滑不突變。

      i.攤鋪機就位和調試：每天攤鋪前，應將攤鋪機進行調試，使攤鋪機調試為與路面橫坡度相同的傾斜度。調整砼刮扳至模扳頂面路面設計標高處，檢查振搗裝置是否完好和其他裝置運行是否正常。

      j.水泥砼拌和：應設置1一2臺能滿足攤鋪能力要求的能自動計量的水泥砼拌和樓。施工前，應備足經檢測合格的原材料，在保證砼具有良好施工和易性條件下，經批準后的優化配合比設計。砼的抗壓、抗折強度完全保證滿足設計標準要求。在砼拌和過程中，應保證原材料計量誤差符合規范要求范圍內，砼現場施工坍落度符合設計配合比的要求，保證砼攪拌均勻、不離析。

      k.砼應優先選用水泥砼罐車運送。如不具備時，必須采用不漏漿的自卸反斗車運送，砼必須覆蓋，防止水份蒸發和遭受雨淋。運輸車輛應滿足攤鋪和拌和的需要，自卸車由拌和站運至攤鋪現場不宜超過30分鐘。當運至澆注地點的砼發生離析，泌水和坍落度不符要求時，應進行二次攪拌合格后方可使用。

      l.砼攤鋪攤鋪前應對基層表面進行灑水潤濕，但不能有積水

      (b)砼入模前，先檢查坍落度，控制在配合比要求坍落度+1cm范圍內，制作砼檢測抗壓抗折強度的試件。

      (c)攤鋪過程中，間斷時間應不大于砼的初凝時間。

      (d)攤鋪現場應設專人指揮卸料，應根據攤鋪寬度、厚度，每車砼數量均勻卸料，嚴格撐握不能虧料，可適當略有富余，但又不能太多，防止被刮到模扳以外。

      (e)攤鋪過后，對拉桿要進行整理，保證拉桿平行與水平，同時要用鋁合金直尺進行平整度初查，確保砼表面平整不缺料。

      (f)每日工作結束，施工縫宜設在脹縫或縮縫處，按脹縫和縮縫要求處治。因機械故障或其他原因中斷澆注時，可設臨時工作縫。宜設在縮縫處按縮縫處理。

      (g)當攤鋪到脹縫位置時，應按脹縫設計要求設置脹縫和安裝傳力桿，傳力桿范圍內的砼可用人工振實和整平。如繼續澆注，攤鋪機需跳開一塊扳的長度開始進行，留下部分待模扳拆除并套上脹縫后用人工攤鋪振搗成型。

      (h)攤鋪機在攤鋪時，兩側應各設1名輔助操作員，保證攤鋪機運行安全和攤鋪質量。

      m.人工整修砼表面：

      （a）先用鋁合金制成的振動梁進行振搗，消除攤鋪機在攤鋪、振搗、整平過程中留下的麻面。

      （b）用提漿棒（10cm鋼管制成）來回在砼面上滾動，保證砼表面水泥漿均勻分布。

      （c）為防止鋸縫不及時造成斷板，應每隔三條鋸縫先壓一條縮縫。壓縫扳采用剛性好的鋼板制成，板寬以與縮縫深度相同，板厚與縮縫的寬度相同，板長比攤鋪面扳寬稍短1cm，做成刀形。在刀背上均勻焊接三個提手。壓人前應將壓縫板兩側涂刷脫模劑。在縮縫位置打入壓縫扳時，應嚴格控順直，壓入深度比砼表面稍低1cm左右，將壓縫板兩側隆起的砼抹平。在壓縫板靜止1一1．5小時（時間長短視施工時氣溫而定）然后先輕輕抬動幾下壓縫板，不要擾動兩側砼，2小時左右提出壓縫扳（以提出壓縫不變形為準）。

      （d）在做壓縫的同時，搭設工作踏板，用木抹進行人工抹光收漿后應無任何痕跡。并用鋁合金直尺檢測成型后的表面平整度和相鄰兩扳高差，檢測結果應符合規范要求。

      n.壓紋或拉槽：為使混凝土表面具有很好的抗滑性能，混凝土表面的紋理制作可采用壓紋或拉槽的形式。應及時撐握壓紋或拉槽的時機，一般以抹光收漿后半小時,用手指輕壓有軟感，水泥漿又不粘手為準，砼初凝之前完成。不管是壓紋或拉槽，在施工時必須采用導向尺控制紋理的順直，深度均勻，一般控制為2一3mm左右，不能有石子或粗粒砂浮于表面。壓紋多采用木制壓輥或鐵制壓輥，拉槽多采用塑料管制拉槽器或鋼絲編制的拉槽器。

      o.養護：一般路面紋理制作完成后半小時，即可進行，養護可采用噴灑養生劑或澆水兩種形式，噴酒養護劑養生一次即可，以每平方米0．2升為準，應均勻噴灑，不得遺漏。如果采用澆水養生，必須保證7天之內24小時保證砼表面濕潤，可用不污染砼表面覆蓋物上澆水滲透養生。也可四周筑土圍堰澆水養生，兩種方法均應在鋸縫完成后進行。以前可用噴霧器噴灑養生。

      p.鋸縫必須及時，不宜早不宜遲，過早鋸縫縫口易起毛邊，太晚鋸縫困難會出現斷板，一般可依據澆注時的溫度乘以澆注后的時間達到220OC為準或砼抗壓強度達5Mpa，即可開始鋸縫，鋸縫問距應為面板寬度的1.33倍，間距太長容易產生斷板現象。鋸縫應順直按劃線進行，深度應符合設計要求，一般為扳厚的1／4左右。鋸縫后要及時用水沖洗干凈，為填縫打好基礎。

      q.填縫：填縫料可用瀝青瑪蹄脂類及其它防水性能好的材料，填縫應及時，以防縫口縫壁受到污染，如用瀝青類填縫不宜太滿，只需灌入縫深的2/3即可，如用乳化瀝青橡膠，氯丁橡膠等可低于路面5mm。

      r.拆模：當砼強度能夠保證表面及棱角不受拆模損壞時方可拆模（一般砼抗壓強度達到2.5Mpa時）。拆模時不得擾動拉桿鋼筋和脹縫傳力桿鋼筋以及其他預埋件。

      s.自檢驗收，計量支付，開放交通：路面經過養生后，砼強度達到設計強度100％時，首先通過自檢驗收，呈報計量支付，并開放交通。

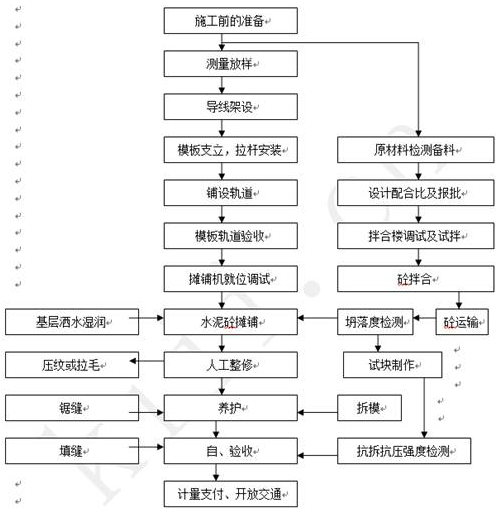

主要工藝流程
