水泥混凝土路面灌縫作業指導書

一 編制說明

      本作業指導書借鑒界阜蚌高速公路一期界太段水泥混凝土路面接縫灌縫施工經驗，同時參考《高速公路養護管理手冊》等規范，介紹水泥混凝土路面接縫灌縫施工作業進度安排及勞動力計劃、作業條件、施工方法、步驟、安全保證措施及文明施工等方面內容。

二 作業進度安排及勞動力計劃

      1 進度安排及勞動力計劃
      一般情況下，在進行水泥混土路面灌縫施工處理中，施工人員不得少于10人，1個工作日約完成半幅車道7~8km。

三 作業條件

      1 人員的資質要求
      混凝土路面接縫灌縫作業，兩種不同填縫料的配對操作需要責任心強、記憶力好有一定經驗者進行，灌縫人員相對來說也應具備一定的實際操作經驗。
      2 機具、設備要求
      工程車1輛、切縫機、吹風機、液化氣噴燈。
      3 工器具、儀器、儀表要求
     （1）加熱施工式。燃燒器具一套、填料工具。
     （2）常溫施工式。電子秤、配對桶、填料槍。
      4 原材料、半成品的質量要求
      填縫材料質量要求與混凝土板壁粘結力強、回彈性能好、能適應混凝土的收縮、不溶于水和不滲水、抗嵌入能力強、高溫不流淌、低溫時不脆裂、耐用且施工方便。
      5 環境的要求
      水泥混凝土接縫灌縫，要求水泥板塊接縫中無雜物以及水分，因此在實際施工中，在晴朗的天氣實施灌縫最佳，下雨天氣嚴禁施工。

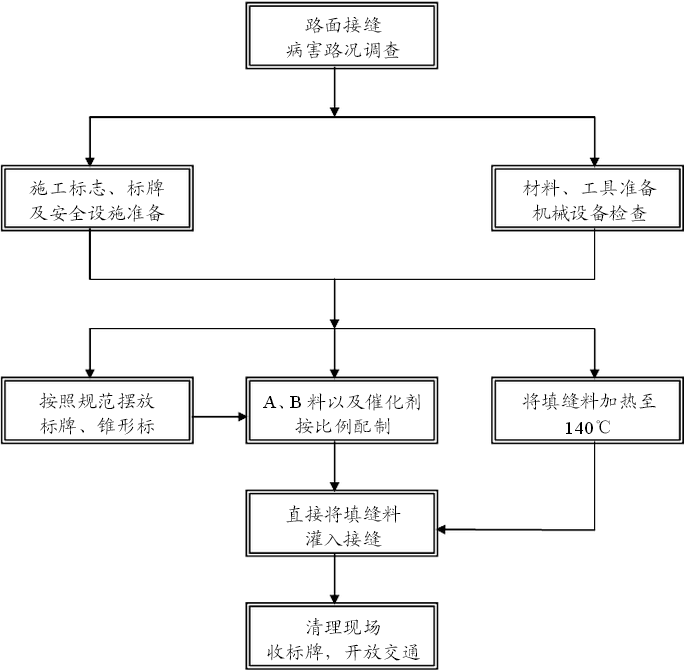

四 作業程序


五 施工方法、步驟

1擺放標志標牌

      根據《公路養護安全作業規程》（JTG H30—2004）規范規定擺放標志標牌，對施工路段實行車道封閉。

2 灌縫施工過程

     （1）切 縫。用切縫機將路面原縱、橫縫或路面裂縫進行切縫處理，切縫時采用干切或濕切。接縫界面應露出新的混凝土面，便于新的填縫料與路面粘結。切縫深度4~6cm，寬度5~10mm。
     （2）清 縫。用吹風機將縫內舊填縫料、灰土和其他雜物吹干凈，縫內潮濕時需用液化氣噴燈烘干。

     （3）灌 縫。將填縫料直接灌注。

      加熱式填縫料：施工時是將填縫料加熱至灌入溫度140℃，濾去渣物，倒入填縫機內即可填灌或直接用鐵制瓢舀入縫內。在填縫的同時，須用鐵鉤來回鉤動，以增加與縫壁的粘結和填灌的飽滿。氣溫較低施工時，可先用噴燈將接縫預熱。

      常溫式填縫料：施工時可以用嵌縫機或灌縫槍直接灌注。

      為節約材料，可在縫底安裝2~3cm嵌縫條。

     （4）清 掃。將施工現場清掃干凈。

     （5）5~12小時后收取標志標牌，開放交通。

六 質量標準及保證措施

1 執行的標準和要求

      水泥混凝土路面接縫灌縫技術要求參考《高速公路管理手冊》（P441）。

     （1）加熱施工式填縫料主要有瀝青橡膠類、聚氯乙烯膠泥類和瀝青瑪蹄脂類等。

      注：低彈性填縫料適用于公路等級較低的混凝土路面的接縫和公路等級較高的混凝土路面的縮縫；高彈性填縫料適用于公路等級較高的混凝土路面的脹縫和高速公路混凝土路面的接縫。

     （2）常溫施工式填縫料有聚氨脂焦油類、氯丁橡膠類、乳化瀝青類等。

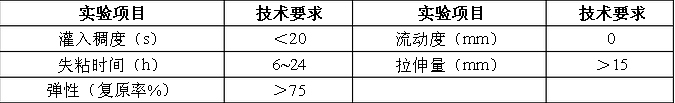

                                         常溫施工式填縫料的技術要求

2 人員質量責任

      切縫時對切出來的廢料要及時清理，填縫料灌入接縫時要飽滿，在夏季溫度高時，要略低于路面2mm，填縫料不得溢出路面外，影響路面平整性以及美觀。

七 安全保證措施

1 人 員

      所有上路施工人員、駕駛員及技術員要求穿著帶有反光性能的工作服或黃背心。施工前進行安全技術交底和操作技術交底。

2 設 備

      工程車輛涂成顯目的工程黃顏色和懸掛“施工車輛”等字樣標牌，在雨、霧天氣、夜間作業應開啟警示燈和“雙跳”。

八 環境控制措施

      清縫的廢料要集中收集處理，灌縫時多出路面的填縫料要及時清除，在規定的通車時間后方可開放交通，否則填縫料未固化，車輪碾壓后污染整個路面。
