混凝土養(yǎng)護膜

混凝土養(yǎng)護膜

      混凝土養(yǎng)護是指混凝土澆搗后，因為水泥水化作用的結(jié)果逐漸凝結(jié)硬化，而水化作用則需要適當?shù)臏囟群蜐穸葪l件，因此為了保證混凝土有適宜的硬化條件，使其強度不斷增長而進行的養(yǎng)護?；炷琉B(yǎng)護的目的是提高混凝土的耐久性和整體性。

1 養(yǎng)護目的

      混凝土澆注后，如氣候炎熱、空氣干燥，不及時進行養(yǎng)護，混凝土中水分會蒸發(fā)過快，形成脫水現(xiàn)象，會使已形成凝膠體的水泥顆粒不能充分水化，不能轉(zhuǎn)化為穩(wěn)定的結(jié)晶，缺乏足夠的粘結(jié)力，從而會在混凝土表面出現(xiàn)片狀或粉狀脫落。此外，在混凝土尚未具備足夠的強度時，水分過早的蒸發(fā)還會產(chǎn)生較大的收縮變形，出現(xiàn)干縮裂紋，。所以混凝土澆筑后初期階段的養(yǎng)護非常重要，混凝土終凝后應(yīng)立即進行養(yǎng)護，干硬性混凝土應(yīng)于澆筑完畢后立即進行養(yǎng)護。

2 養(yǎng)護方法
      混凝土的養(yǎng)護包括自然養(yǎng)護和蒸汽養(yǎng)護。

      混凝土養(yǎng)護期間，應(yīng)重點加強混凝土的濕度和溫度控制，盡量減少表面混凝土的暴露時間，及時對混凝土暴露面進行緊密覆蓋（可采用蓬布、塑料布等進行覆蓋），防止表面水分蒸發(fā)。暴露面保護層混凝土初凝前，應(yīng)卷起覆蓋物，用抹子搓壓表面至少二遍，使之平整后再次覆蓋，此時應(yīng)注意覆蓋物不要直接接觸混凝土表面，直至混凝土終凝為止。

蒸汽法

      混凝土的蒸汽養(yǎng)護可分靜停、升溫、恒溫、降溫四個階段，混凝土的蒸汽養(yǎng)護應(yīng)分別符合下列規(guī)定：

      （1）靜停期間應(yīng)保持環(huán)境溫度不低于5℃，灌筑結(jié)束4～6h且混凝土終凝后方可升溫。

      （2）升溫速度不宜大于10℃/h。

      （3）恒溫期間混凝土內(nèi)部溫度不宜超過60℃，最大不得超過65℃，恒溫養(yǎng)護時間應(yīng)根據(jù)構(gòu)件脫模強度要求、混凝土配合比情況以及環(huán)境條件等通過試驗確定。

      （4）降溫速度不宜大于10℃/h。

箱梁蒸汽法

      混凝土灌注完畢采用養(yǎng)護罩封閉梁體，并輸入蒸汽控制梁體周圍的濕度和溫度。

      氣溫較低時輸入蒸汽升溫，混凝土初凝后橋面和箱內(nèi)均蓄水保濕。升溫速度不超過10℃/h；恒溫不超過45℃，混凝土芯部溫度不宜超過60℃，個別最大不得超過65℃。降溫時降溫速度不超過10℃/h；當降溫至梁體溫度與環(huán)境溫度之差不超過15℃時，撤除養(yǎng)護罩。箱梁的內(nèi)室降溫較慢，可適當采取通風(fēng)措施。罩內(nèi)各部位的溫度保持一致，溫差不大于10℃。

      蒸汽養(yǎng)護定時測溫度，并作好記錄。壓力式溫度計布置在內(nèi)箱跨中和靠梁端4m處以及側(cè)模外。恒溫時每2小時測一次溫度，升、降溫時每1小時測一次，防止混凝土裂紋產(chǎn)生。

      蒸汽養(yǎng)護結(jié)束后，要立即進行灑淡水養(yǎng)護，時間不得少于7天。對于冬季施工澆注的混凝土要采取覆蓋養(yǎng)護，當平均氣溫低于5℃時，要按冬季施工方法進行養(yǎng)護，箱梁表面噴涂養(yǎng)護劑養(yǎng)護

自然養(yǎng)護

      混凝土帶模養(yǎng)護期間，應(yīng)采取帶模包裹、澆水、噴淋灑水等措施進行保濕、潮濕養(yǎng)護，保證模板接縫處不致失水干燥。為了保證順利拆模，可在混凝土澆筑24～48h后略微松開模板，并繼續(xù)澆水養(yǎng)護至拆模后再繼續(xù)保濕至規(guī)定齡期。

      混凝土去除表面覆蓋物或拆模后，應(yīng)對混凝土采用蓄水、澆水或覆蓋灑水等措施進行潮濕養(yǎng)護，也可在混凝土表面處于潮濕狀態(tài)時，迅速采用麻布、草簾等材料將暴露面混凝土覆蓋或包裹，再用塑料布或帆布等將麻布、草簾等保濕材料包覆。包覆期間，包覆物應(yīng)完好無損，彼此搭接完整，內(nèi)表面應(yīng)具有凝結(jié)水珠。有條件地段應(yīng)盡量延長混凝土的包覆保濕養(yǎng)護時間。

養(yǎng)生液法

      噴涂薄膜養(yǎng)生液養(yǎng)護適用于不易灑水養(yǎng)護的異型或大面積混凝土結(jié)構(gòu)。它是將過氯乙烯樹脂料溶液用噴槍噴涂在混凝土表面上，溶液揮發(fā)后在混凝土表面形成一層塑料薄膜，將混凝土與空氣隔絕，阻止其中水分的蒸發(fā)以保證水化作用的正常進行。有的薄膜在養(yǎng)護完成后自行老化脫落，否則不宜于噴灑在以后要作粉刷的混凝土表面上。在夏季，薄膜成型后要防曬，否則易產(chǎn)生裂紋?；炷敛捎脟娡筐B(yǎng)護液養(yǎng)護時，應(yīng)確保不漏噴。

      在長期暴露的混凝土表面上一般采用灰色養(yǎng)護劑或清亮材料養(yǎng)護?；疑B(yǎng)護劑的顏色接近于混凝土的顏色，而且對表面還有粉飾和加色作用，到風(fēng)化后期階段，它的外觀要比用白色養(yǎng)護劑好得多。清亮養(yǎng)護劑是透明材料，不能粉飾混凝土，只能保持原有的外觀。

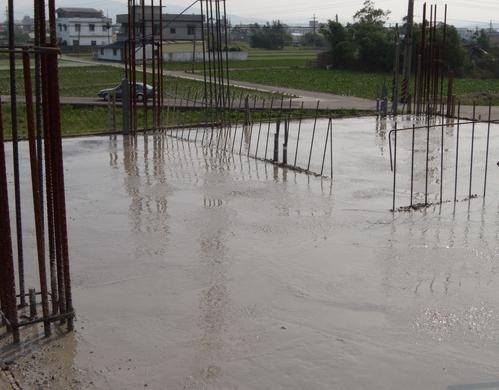

滿水法

      采用厚為12mm以上的九夾板條（寬為100mm）在澆搗混凝土板過程中隨抹平時沿現(xiàn)澆板四周臨邊搭接鋪貼，用每米二個長35mm鐵釘固定；樓梯踏步和現(xiàn)澆板高低處也同樣用板鋪貼，樓梯踏步貼板要求平整，步高差小于3mm；混凝土板較大時應(yīng)按澆搗時間及平面大小分塊養(yǎng)護，分界處同樣用100mm寬九夾板條鋪貼；板條鋪設(shè)要求平整，緊靠臨邊；混凝土澆搗后要及時用粗木蟹抹平，及時養(yǎng)護，尤其是夏天高溫初凝前應(yīng)采用噴霧養(yǎng)護，及粗蟹二次抹平，在終凝前用滿水法（即在板面先鋪一張三夾板之類平板，水再通過板面流向混凝土面，直到溢出板條）養(yǎng)護3d～7d，條件允許養(yǎng)護時間宜延長；在養(yǎng)護期間切忌攏動混凝土；樓梯踏步板條宜在混凝土強度達到100%以后再取消

      這種養(yǎng)護方式能很好地保證混凝土在恒溫、恒濕的條件下得到養(yǎng)護，能大大減少因溫濕變化及失水所引起的塑性收縮裂縫，能很好地控制板厚及板面平整度，能很好地保證混凝土表面強度，避免樓面面層空鼓現(xiàn)象，能很好地保證混凝土外觀質(zhì)量、減少裝飾階段找平、鑿平、護角等費用。

養(yǎng)護膜

      混凝土節(jié)水保濕養(yǎng)護膜是以新型可控高分子材料為核心，以塑料薄膜為載體，粘附復(fù)合而成，高分子材料可吸收自身重量200倍的水分，吸水膨脹后變成透明的晶狀體，把液體水變?yōu)楣虘B(tài)水，然后通過毛細管作用，源源不斷地向養(yǎng)護面滲透，同時又不斷吸收養(yǎng)護體在混凝土水化熱過程中的蒸發(fā)水。因此在一個養(yǎng)生期內(nèi)養(yǎng)護膜能保證養(yǎng)護體面保持濕潤，相對濕度大于或等于90%，有效抑制微裂縫，保證工程質(zhì)量。

      作為一種新興材料，混凝土保濕養(yǎng)護膜被廣泛應(yīng)用于公路、鐵路、水利等工程建設(shè)各個領(lǐng)域，在混凝土質(zhì)量問題預(yù)防中越來越多的發(fā)揮著作用。

一、公路水泥混凝土路面養(yǎng)生

      1、當混凝土達到初凝且切完伸縮縫后，用高壓水槍把伸縮縫和面板上的鋸屑等殘留物清除干凈；

      2、將養(yǎng)護膜在路面梯次排開， 兩相鄰的膜搭接寬度不少于50mm。

      3、以10m左右的距離為養(yǎng)護膜一個鋪設(shè)階段，重復(fù)以下工序：先灑水，直至路面游離水厚度為3mm～4mm，將排列好的養(yǎng)護膜在路面向前滾動，使膜內(nèi)高分子吸收材料充分吸水，至厚度為5mm～10mm；

      4、整個鋪設(shè)過程中，兩相鄰的膜搭接寬度始終要保持50mm以上。

      5、膜的兩邊有搭接膠，可實現(xiàn)膜與膜搭接的粘貼；為了防止膠粘貼度的不夠產(chǎn)生間隙而形成風(fēng)洞，影響?zhàn)B生質(zhì)量，可再使用寬度為50mm的透明膠將膜搭接處粘貼好；

      6、為防止整個養(yǎng)生期養(yǎng)護膜被風(fēng)吹起或被大雨沖走，還應(yīng)再壓少量水泥塊或骨料。特別是在中心隔離帶和路肩處攤鋪的膜，一定要壓實。

      7、膜要覆蓋住混凝土塊板的兩邊側(cè)壁邊緣，并預(yù)留100mm～200mm壓砂石用。

      8、養(yǎng)生期滿，揭開的養(yǎng)護膜可保留，用于混凝土攤鋪后切伸縮縫之前的初期養(yǎng)生覆蓋，通過利舊降低養(yǎng)生成本，提高養(yǎng)生質(zhì)量。

二、公路水泥穩(wěn)定底、基層養(yǎng)生

      1、將養(yǎng)護膜在路面梯次排開， 在整個鋪設(shè)過程中，兩相鄰的膜搭接寬度始終要保持50mm以上；

      2、碾壓完畢后立即鋪設(shè)則可不灑水。若時間超過4小時，須灑水一遍，直至路面濕潤，將排列好的養(yǎng)護膜在路面向前滾動；

      3、膜的邊緣有搭接膠，可實現(xiàn)膜與膜搭接的粘貼；為了防止粘貼度不夠產(chǎn)生間隙而形成風(fēng)洞，影響?zhàn)B生質(zhì)量，可再壓少量水泥塊或骨料。

      4、膜要覆蓋住混凝土板塊的兩邊側(cè)壁邊緣，并預(yù)留100mm ～200mm 壓沙石用）。

三、注意事項及解決方法

      1、兩相鄰的膜搭接寬度不得少于50mm；

      2、公路水泥混凝土路面養(yǎng)生灑水時，路面游離水厚度為3mm～4mm；公路水 泥穩(wěn)定底、基層需要灑水時，路面必須濕潤(用水量約2kg/m&sup2；)；

      3、養(yǎng)生期間應(yīng)相對禁止車輛在上面通行碾壓（特別是前四天），反之因碾壓而對養(yǎng)護膜造成破損，會降低養(yǎng)生質(zhì)量；

      4、應(yīng)相對禁止人為在路面拖，磨，腳踹養(yǎng)護膜，以免造成養(yǎng)護膜損傷，導(dǎo)致降低養(yǎng)生質(zhì)量；

      5、要隨時巡視，若發(fā)現(xiàn)破裂口或破洞，應(yīng)及時用透明膠粘貼修補；

      6、養(yǎng)生期結(jié)束后應(yīng)及時收掉養(yǎng)護膜，以免被風(fēng)吹起，影響工程形象，及環(huán)境保護。

3 養(yǎng)護時間

      混凝土終凝后的持續(xù)保濕養(yǎng)護時間可參照下表的規(guī)定執(zhí)行。

      在任意養(yǎng)護時間，若淋注于混凝土表面的養(yǎng)護水溫度低于混凝土表面溫度時，二者間溫差不得大于15℃。

混凝土養(yǎng)護溫控要求

      混凝土養(yǎng)護期間應(yīng)注意采取保溫措施，防止混凝土表面溫度受環(huán)境因素影響（如曝曬、氣溫驟降等）而發(fā)生劇烈變化。養(yǎng)護期間混凝土的芯部與表層、表層與環(huán)境之間的溫差不宜超過20℃。大體積混凝土施工前應(yīng)制定嚴格的養(yǎng)護方案，控制混凝土內(nèi)外溫差滿足設(shè)計要求。

      混凝土在冬季和炎熱季節(jié)拆模后，若天氣產(chǎn)生驟然變化時，應(yīng)采取適當?shù)谋兀ê荆└魺幔ㄏ募荆┐胧乐够炷廉a(chǎn)生過大的溫差應(yīng)力。

不同混凝土潮濕養(yǎng)護的最低期限

混凝土類型	水膠比	大氣潮濕(50%<RH<75%)，無風(fēng)，無陽光直射		大氣干燥(RH<50%)，有風(fēng)，或陽光直射
		日平均氣溫T（℃）	潮濕養(yǎng)護期限（d）	日平均氣溫	潮濕養(yǎng)護期限
		T（℃）	（d）	T（℃）	（d）
膠凝材料中摻有礦物摻合料	≥0.45	5≤T<10	21	5≤T<10	28
		10≤T<20	14	10≤T<20	21
		20≤T	10	20≤T	14
	<0.45	5≤T<10	14	5≤T<10	21
		10≤T<20	10	10≤T<20	14
		20≤T	7	20≤T	10
膠凝材料中未摻礦物摻合料	≥0.45	5≤T<10	14	5≤T<10	21
		10≤T<20	10	10≤T<20	14
		20≤T	7	20≤T	10
	<0.45	5≤T<10	10	5≤T<10	14
		10≤T<20	7	10≤T<20	10
		20≤T	7	20≤T	7

      注：大體積混凝土的養(yǎng)護時間不宜小于28d。

4 操作規(guī)程

      1.車子向料斗傾料，應(yīng)有擋車措施，不得用力過猛和撒把。

      2. 用井架運輸時，小車把不得伸出籠外，車輪前后要擋牢，穩(wěn)起穩(wěn)落。

      3. 澆灌混凝土使用的溜及串筒節(jié)間必須連接牢固，操作部位應(yīng)有護身欄桿，不準直接站在溜槽幫上操作。

      4. 用輸送泵輸送混凝土，管道接頭，安全閥必須完好，管道的架子必須牢固，輸送前必須試送，檢修必須卸壓。

      5. 澆灌框架、梁、柱混凝土，應(yīng)設(shè)操作臺，不得直接站在模板上或支撐上操作。

      6. 澆搗拱形結(jié)構(gòu)，應(yīng)自兩邊拱角對稱同時進行；澆圈梁、雨篷、陽臺，應(yīng)設(shè)防護措施；澆搗料倉，下口應(yīng)先行封閉，并鋪設(shè)臨時腳手架，以防人員下墜。

      7. 不得在混凝土養(yǎng)護池邊上戰(zhàn)立和行走，并注意蓋板和地溝孔洞，防止失足墜落。

      8. 使用震動泵應(yīng)穿膠鞋，濕手不得接觸開關(guān)，電源線不得有破皮漏電。

      9. 預(yù)應(yīng)力灌漿，應(yīng)嚴格按照規(guī)定壓力進行，輸漿管道應(yīng)暢通，閥門接頭要嚴密牢固。

5 養(yǎng)護要求

      1、混凝土拆模后可能與流動水接觸時，應(yīng)在混凝土與流動的地表水或地下水接觸前采取有效保溫保濕措施養(yǎng)護，養(yǎng)護時間應(yīng)比上表規(guī)定的時間有所延長（至少14d），且混凝土的強度應(yīng)達到75%以上的設(shè)計強度。養(yǎng)護結(jié)束后應(yīng)及時回填。

      2、直接與海水或鹽漬土接觸的混凝土，應(yīng)保證混凝土在強度達到設(shè)計強度等級以前不受侵蝕。并盡可能推遲新澆混凝土與海水或鹽漬土直接接觸的齡期，一般不宜小于6周。

      3、當晝夜平均氣溫低于5℃或最低氣溫低于-3℃時，應(yīng)按冬季施工處理。當環(huán)境溫度低于5℃時，禁止對混凝土表面進行灑水養(yǎng)護。此時，可在混凝土表面噴涂養(yǎng)護液，并采取適當保溫措施。

      4、對于嚴重腐蝕環(huán)境下采用大摻量粉煤灰的混凝土結(jié)構(gòu)或構(gòu)件，在完成規(guī)定的養(yǎng)護期限后，如條件許可，在上述養(yǎng)護措施基礎(chǔ)上應(yīng)進一步適當延長潮濕養(yǎng)護時間。

      5、混凝土養(yǎng)護期間，應(yīng)對有代表性的結(jié)構(gòu)進行溫度監(jiān)控，定時測定混凝土芯部溫度、表層溫度以及環(huán)境溫度、相對濕度、風(fēng)速等參數(shù)，并根據(jù)混凝土溫度和環(huán)境參數(shù)的變化情況及時調(diào)整養(yǎng)護制度，嚴格控制混凝土的內(nèi)外溫差滿足要求。

      6、混凝土養(yǎng)護期間，應(yīng)對混凝土的養(yǎng)護過程作詳細記錄，并建立嚴格的崗位責(zé)任制。

      7、安全注意事項

      （1）養(yǎng)護用的管路和設(shè)備應(yīng)經(jīng)常檢修，電路管理應(yīng)符合用電規(guī)范要求。

      （2）蒸養(yǎng)設(shè)備要專人負責(zé)，定期檢修，嚴防火災(zāi)、燙傷事故。有危險的地域應(yīng)有明顯警告標示。

      （3）養(yǎng)護人員高空作業(yè)要系安全帶，穿防滑鞋。

      （4）養(yǎng)護用的支架要有足夠的強度和剛度、蓬帳搭設(shè)要規(guī)范合理。

      （5）人員上下支架或平臺作業(yè)要謹慎小心，在保護好混凝土成品，保證養(yǎng)護措施實施的同時，加強個人安全防護工作。

      8、砼養(yǎng)護法分為自然養(yǎng)護和加熱養(yǎng)護兩種：現(xiàn)澆砼在正常條件下通常采用自然養(yǎng)護。自然養(yǎng)護基本要求：1.在澆筑完成后，12h以內(nèi)應(yīng)進行養(yǎng)護；砼強度未達到1.2Mpa以前，嚴禁任何人在上面行走、安裝模板支架，更不得作沖擊性或上面任何劈打的操作。
